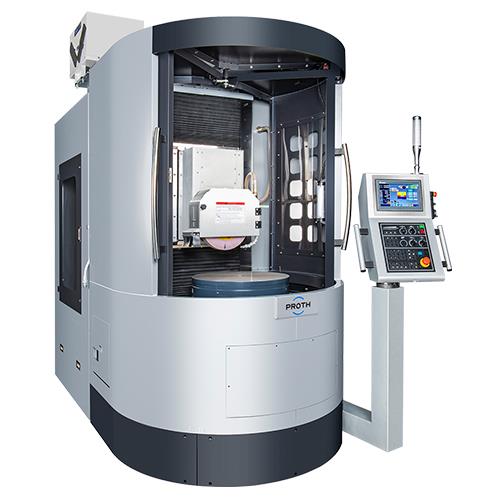

旋转台式平面磨床系列
前后滑道 | 前后进给 | 上下进给 | 上下自动进给 | 旋转台 |
双V滑道 | 伺服控制 | 快速进给 | AD1自动进给 | 轴承式/液静压 |
·工作台左右滑道完全由人工铲花完成,以获致完美之接独面,并确保最高精度。
·工作台左右滑道长度远长于台面之长度(一般均为等长)而与工作台长度相等,如此工作台於高速运动中不会发生扭曲变形而失去精度。

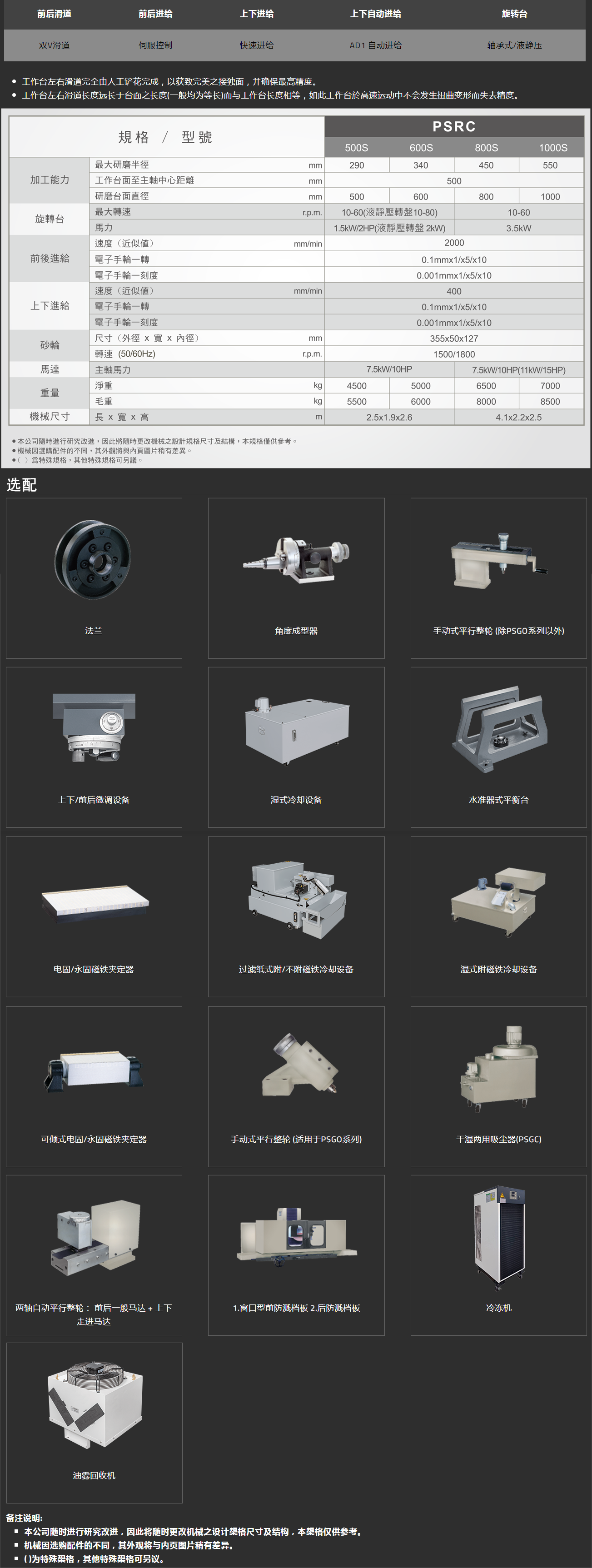

规格/型号 | PSRC | |||||
500S | 600S | 800S | 1000S | |||
加工能力 | 最大研磨半径(横轴) | mm | 290 | 340 | 450 | 550 |
工作台面至主轴中心距离(中心高) | mm | 500 | ||||
工作台面至砂轮之最大高度 | mm | 322 | ||||
研磨台面直径 | mm | 500 | 600 | 8000 | 1000 | |
旋转台 | 最大转速 | r.p.m. | 10-60 (Hyd. Table 10-80) | 10-60 | ||
马力 | KW | 1.5kW/2HP(Hyd. Table 2kW) | 3.5 | |||
前后进给 | 速度(近似值) | mm/ min | 2000 | |||
电子手轮(MPG)一转 | 0.1mm x1/x5/x10 | |||||
电子手轮(MPG)一刻度 | 0.001mm x1/x5/x10 | |||||
上下进给 | 速度(近似值) | mm/min | 400 | |||
电子手轮(MPG)一转 | 0.1mm x1/x5/x10 | |||||
电子手轮(MPG)一刻度 | 0.001mm x1/x5/x10 | |||||
砂轮 | 尺寸(外径x宽x内径) | mm | 355x50x127 | |||
转速(50/60Hz) | r.p.m | 1500/1800 | ||||
马达 | 主轴马力 | 7.5kW/10HP | 7.5kW/10HP(11kW/15HP) | |||
重量 | 净重 | kg | 4500 | 5000 | 6500 | 7000 |
毛重 | kg | 5500 | 6000 | 8000 | 8500 | |
机械尺寸 | 长x宽x高(m) | m | 2.5x1.9x2.6 | 4.1x2.2x2.5 |
备注说明:
·本公司随时进行研究改进,因此将随时更改机械之设计规格尺寸及结构,本规格仅供参考。
·机械因选购配件的不同,其外观将与内页图片稍有差异。
·()为特殊规格,其他特殊规格可另议。
·展图含选择配件。
选配:
法兰 | 角度成型器 | 手动式平行整轮(除PSGO以外) |
![]() 上下/前后微调设备 | 湿式冷却设备 | 水准式平衡台 |
电固/永固磁铁夹定器 | 过滤纸式附/不附磁铁冷却设备 | 湿式附磁铁冷却设备 |
手动式平行整轮(PSGO) | 干湿两用吸尘器(PSGS) | A两轴自动平行整轮:前后一般马达+上下走进马达 |
1. 窗口型前防溅挡板 (PSGS) 2. 后防溅挡板 (PSGS) | 冷冻机 | 油雾回收机 |
