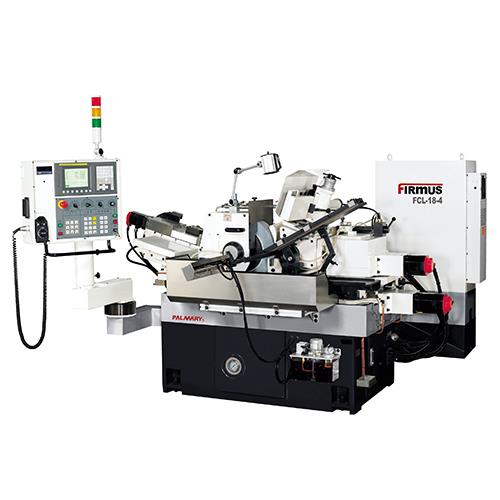

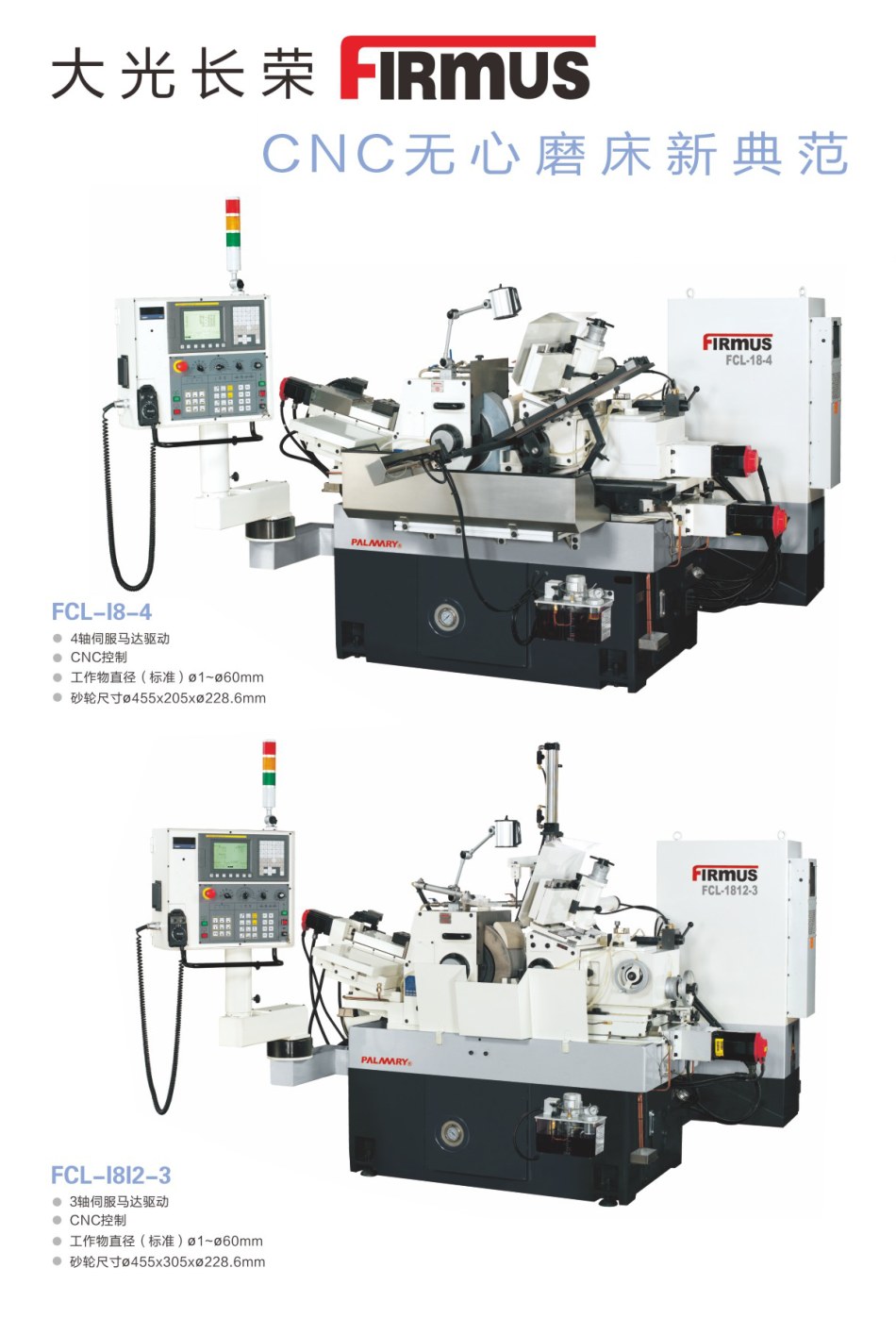

数控无心磨床系列

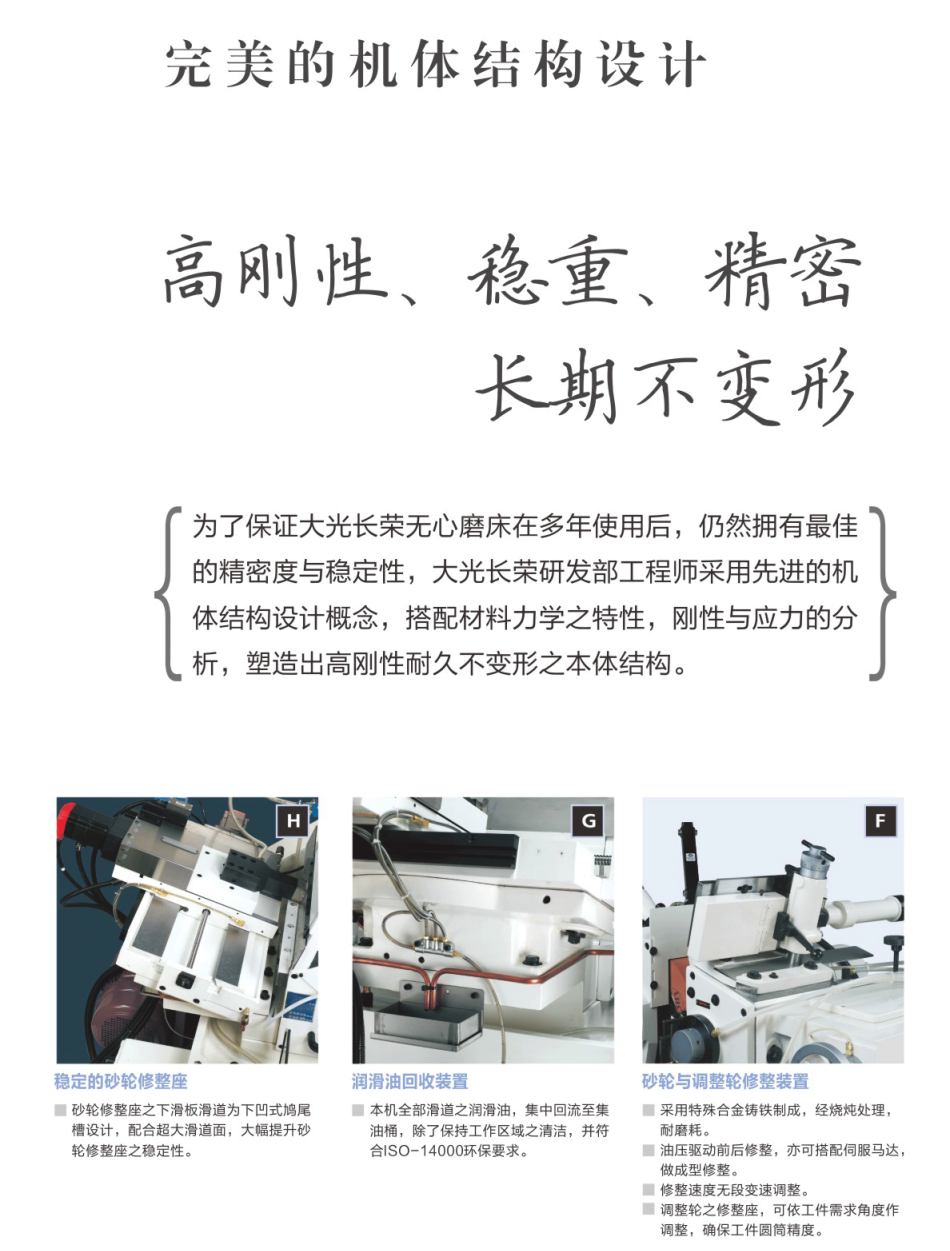

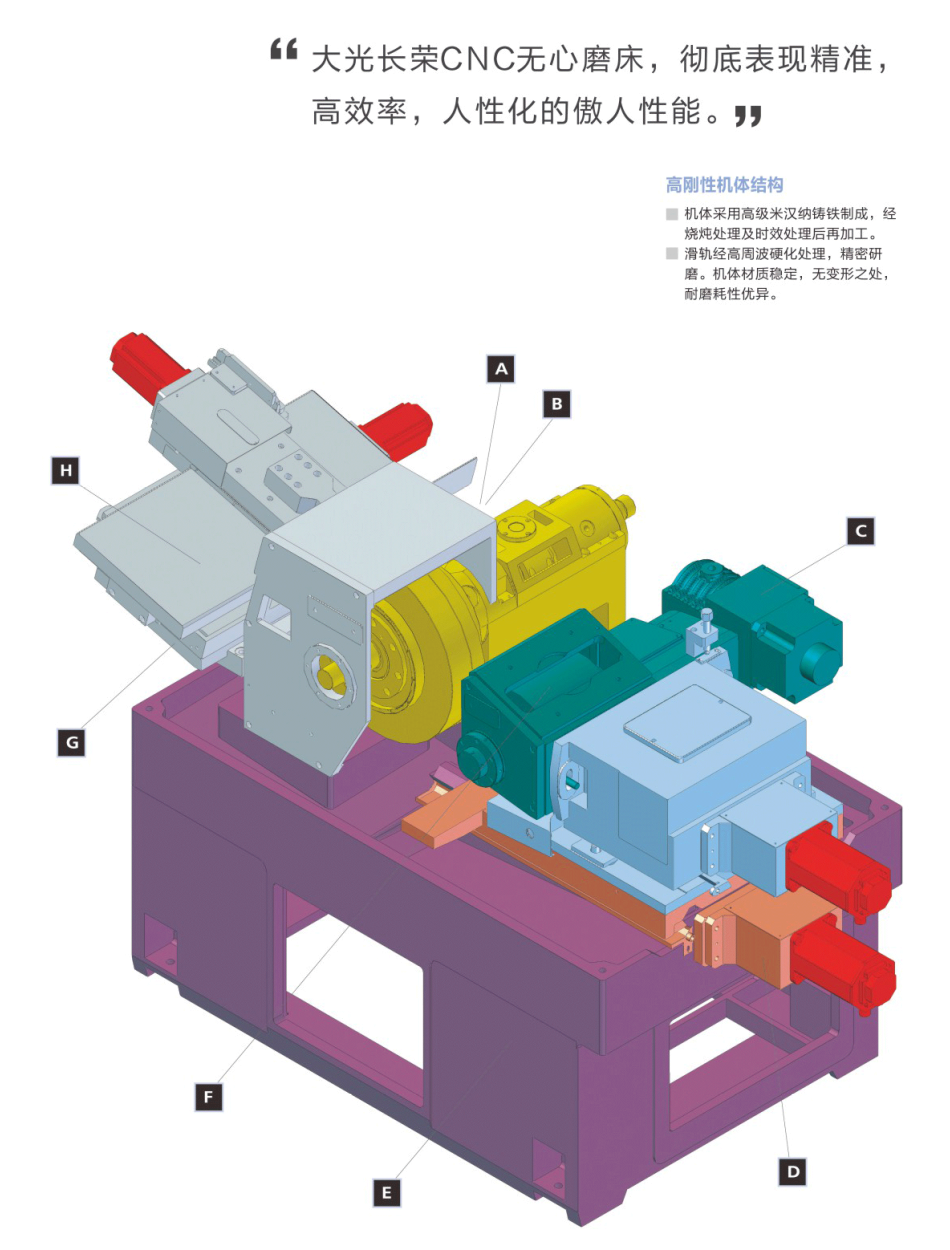

高刚性机体结构
机体采用高级米汉纳铸铁制成，经烧炖处理及时效处理后再加工。滑轨经高周波硬化处理、精密研磨，机体材质稳定，无变形之虑，耐磨耗性优异。

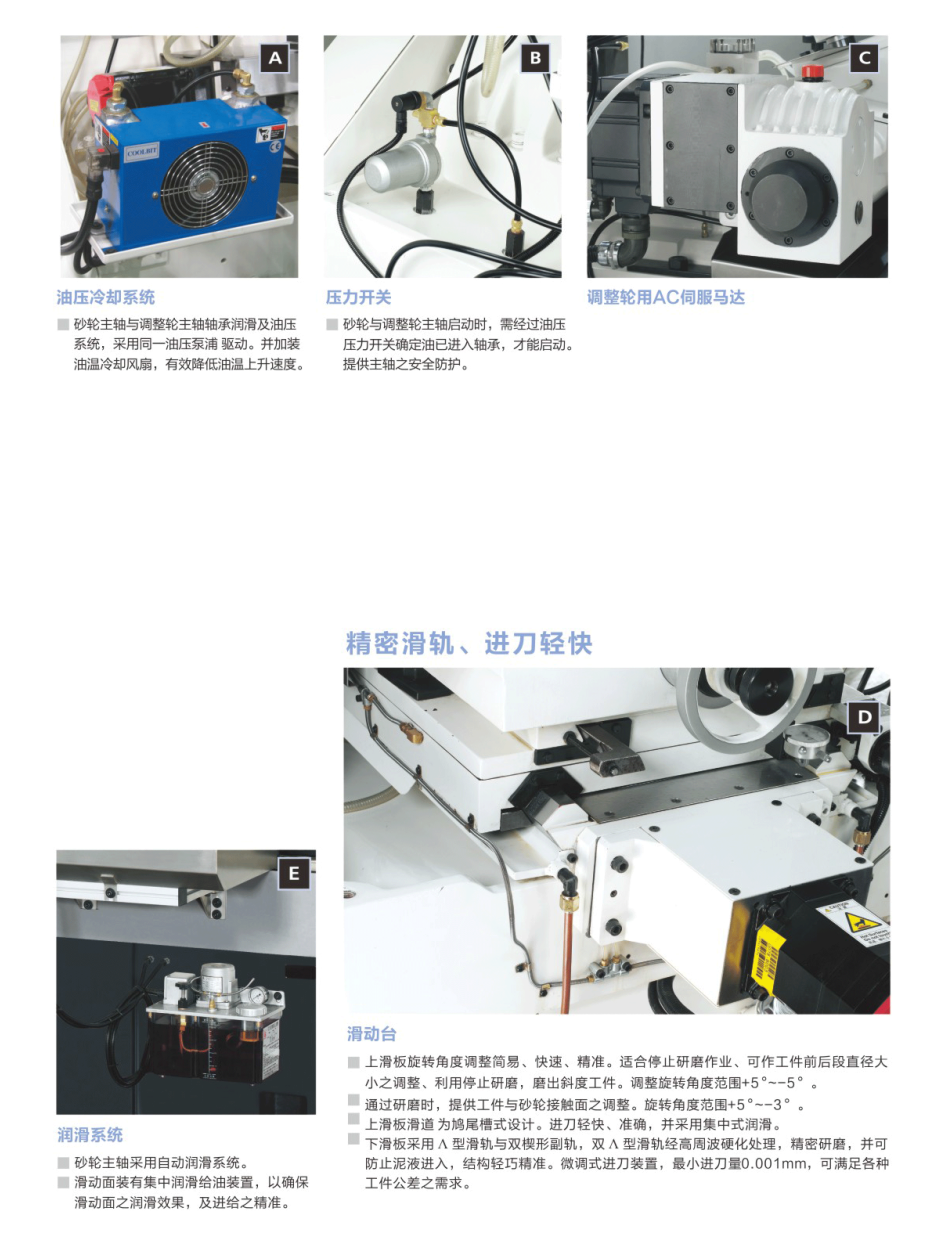

压力开关
砂轮与调整轮主轴启动时，需经过油压压力开关确认油已进入轴承，才能启动。提供主轴安全防护。

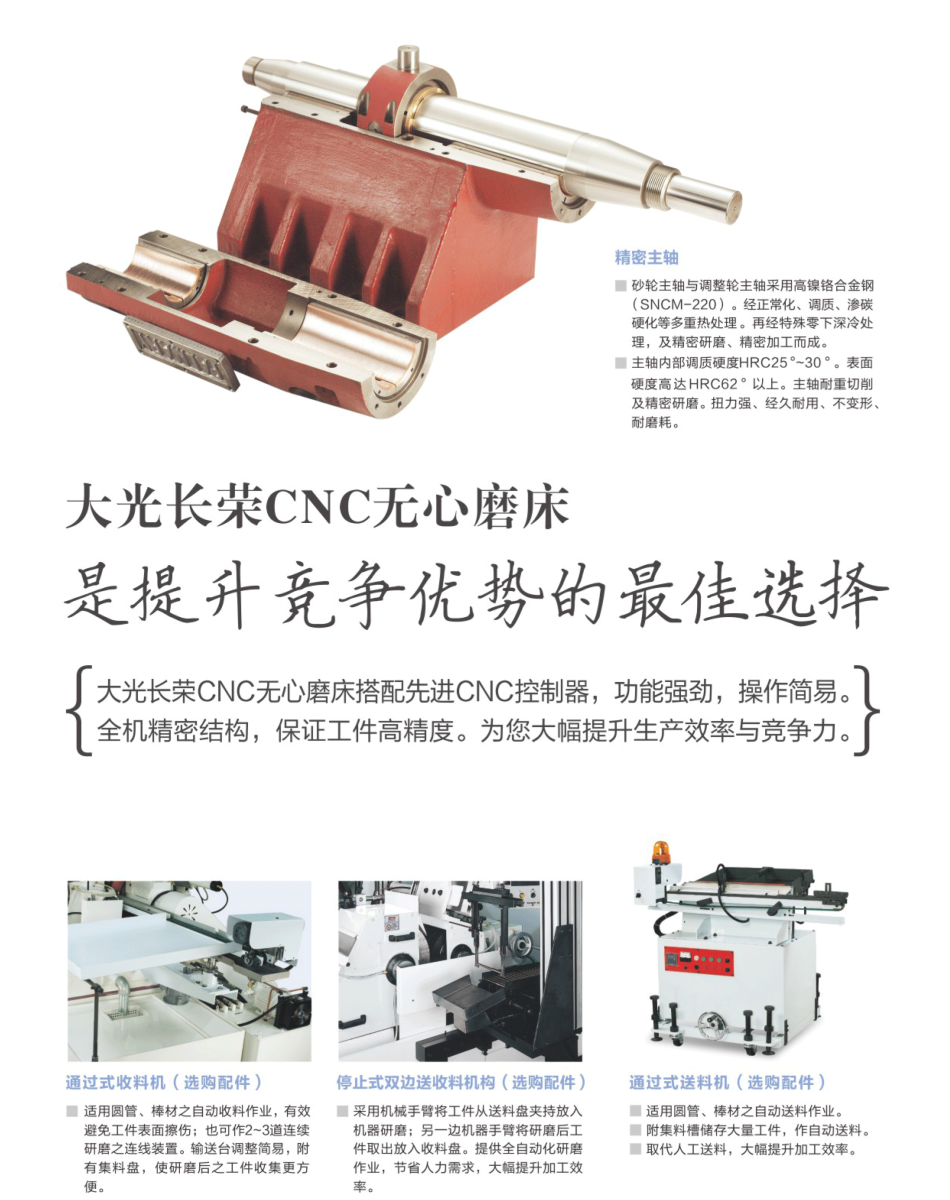

进刀螺杆
采用合金钢，经正常化及高周波热处理及精密研磨加工。进刀精准、动作轻巧、耐磨耗。
润滑系统
砂轮主轴采用自动润滑系统。滑动面装有集中润滑给油装置，以确保滑动面之润滑效果及近给之精准。

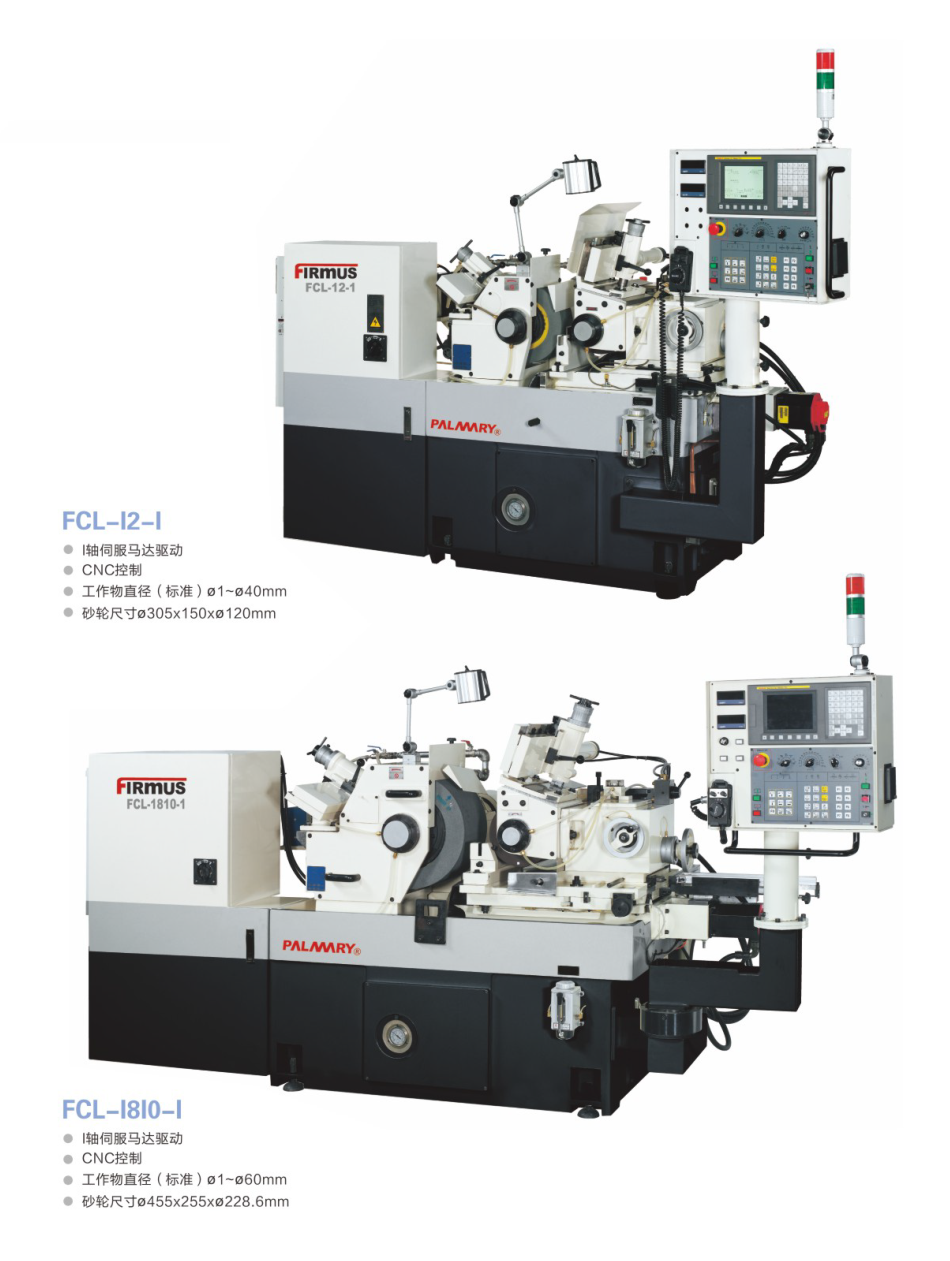

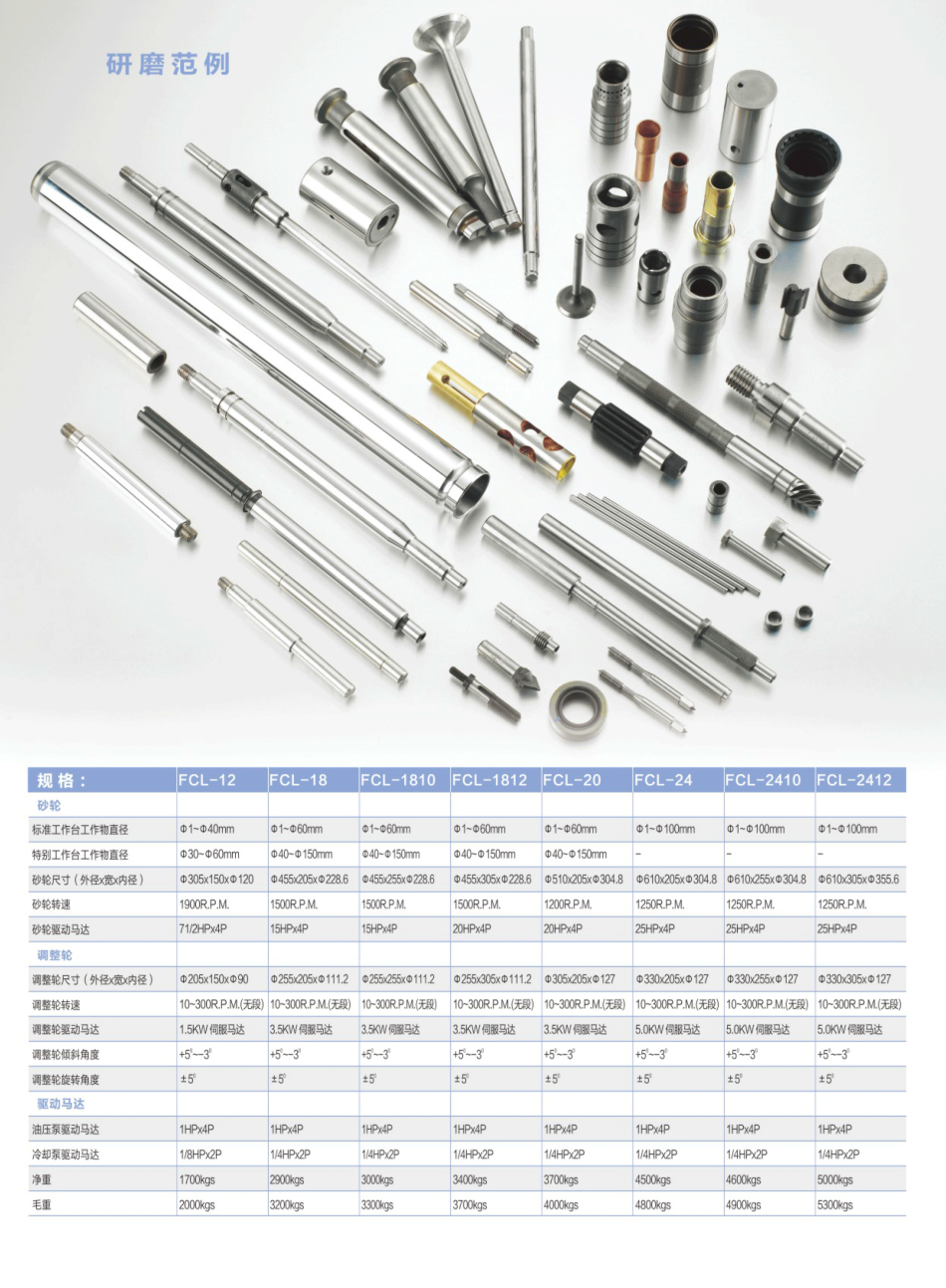

机种 | FCL-12 | FCL-18 |
砂轮 | ||
标准工作台工作物直径 | Ø1~Ø40 mm | Ø1~Ø60 mm |
特别工作台工作物直径 | Ø30~Ø60 mm | Ø40~Ø150 mm |
砂轮尺寸(外径x宽x内径) | Ø305x150xØ120mm | Ø455x205xØ228.6mm |
砂轮周速度 | 33 M/s | |
砂轮驱动马达 | 7.5HPx 4P(5kW) | 15HPx 4P(11kW) |
调整轮 | ||
调整轮(外径x宽x内径) | Ø205x150xØ90 mm | Ø255x205xØ111.2 mm |
调整轮转速 | 10~300 r.p.m. (无段变速) | |
调整轮驱动马达 | 1.5kw伺服马达 | 3.5 kw伺服马达 |
调整轮倾斜角度 | +5° ~ -3° | |
调整轮旋转角度 | ±5° | |
驱动马达 | ||
油压泵驱动马达 | 1HP x 4P | |
冷却泵驱动马达 | 1/8HP x 2P | 1/4HP x 2P |
润滑 | 自动注油机 | |

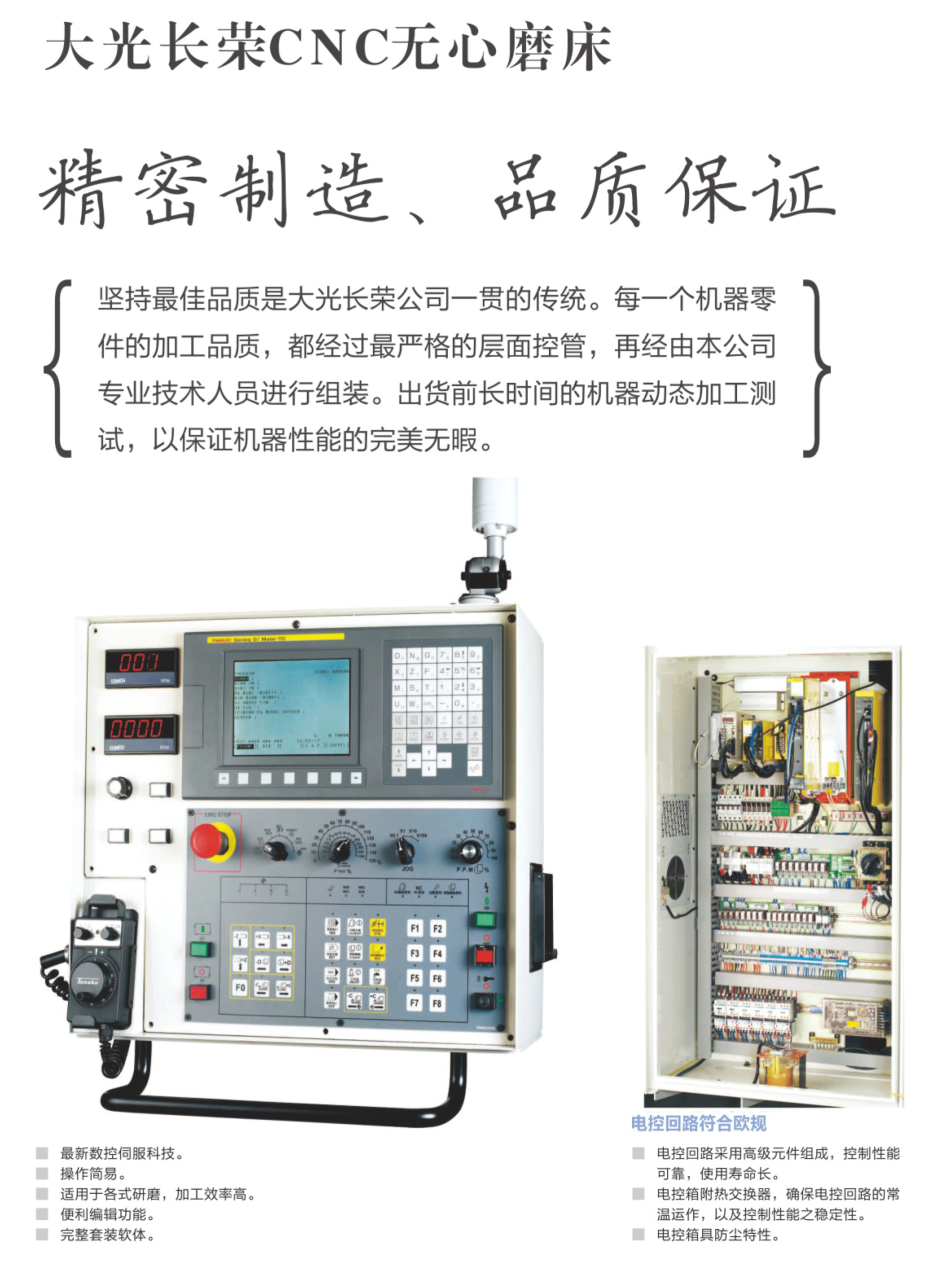

控制器 | ||
品牌 | FANUC | |
箱量 | ||
水箱 | 100 L | 170 L |
油箱 | 53 L | 88 L |
润滑油箱 | 4 L | 4 L |
重量 | ||
机械净重 | 1700 kgs | 2900 kgs |
机种 | FCL-1810 | FCL-20 |
砂轮 | ||
标准工作台工作物直径 | Ø1~Ø60 mm | |
特别工作台工作物直径 | Ø40~Ø150 mm | |
砂轮尺寸(外径x宽x内径) | Ø455x255xØ228.6mm | Ø510x205xØ304.8mm |
砂轮周速度 | 33 M/s | |
砂轮驱动马达 | 15HPx 4P(11kW) | 20HPx 4P(15kW) |
调整轮 | ||
调整轮(外径x宽x内径) | Ø255x205xØ111.2 mm | Ø305x205xØ127mm |
调整轮转速 | 10~300 r.p.m. (无段变速) | |
调整轮驱动马达 | 3.5kw伺服马达 | 5 kw伺服马达 |
调整轮倾斜角度 | +5° ~ -3° | |
调整轮旋转角度 | ±5° | |
驱动马达 | ||
油压泵驱动马达 | 1HP x 4P | |
冷却泵驱动马达 | 1/8HP x 2P | 1/4HP x 2P |
润滑 | 自动注油机 | |
控制器 | ||
品牌 | FANUC | |
箱量 | ||
水箱 | 170 L | |
油箱 | 88 L | |
润滑油箱 | 4 L | |
重量 | ||
机械净重 | 3000 kgs | 3700 kgs |
*有关机台规格与尺寸保留变动权力，不另行通知。

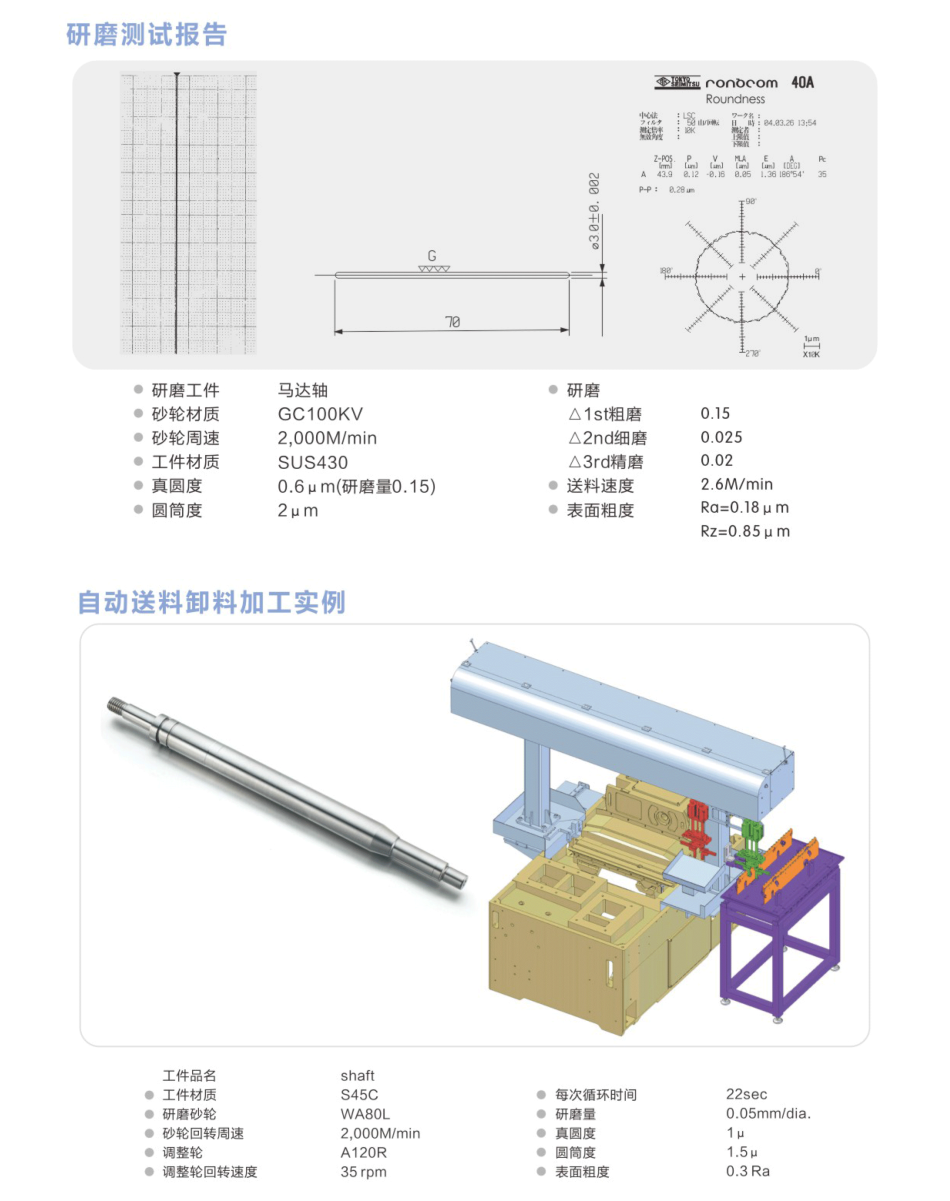

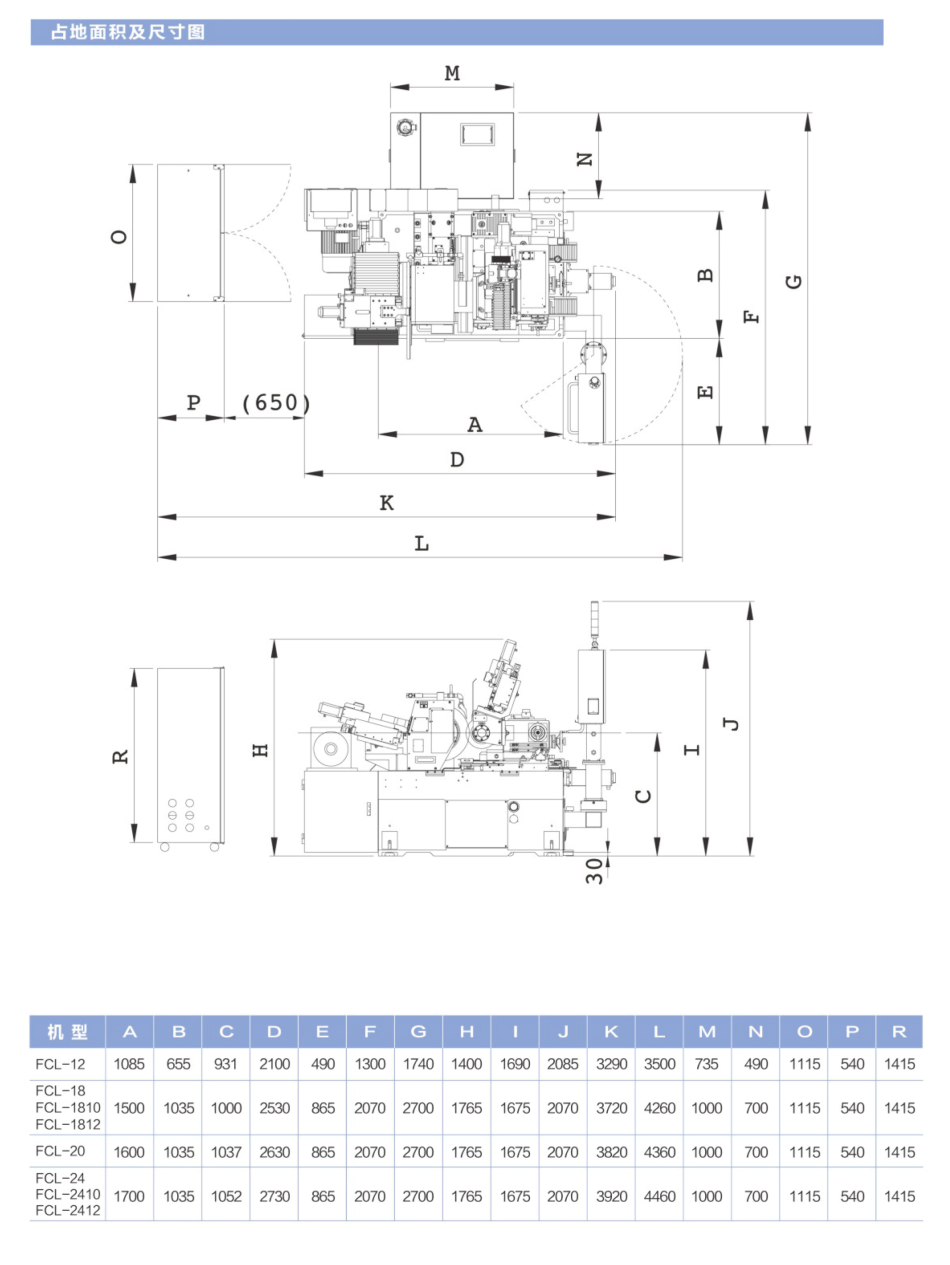

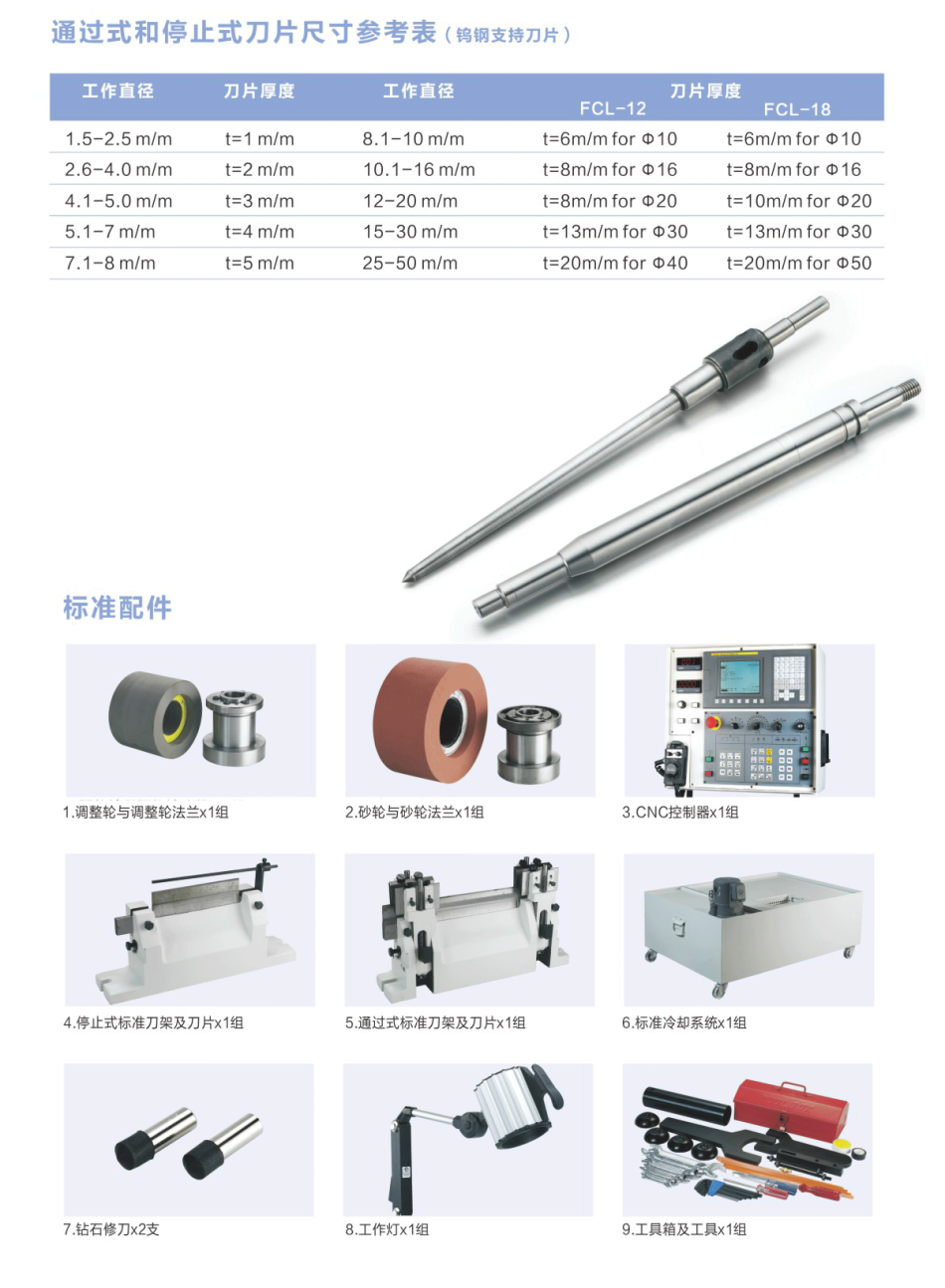

标准配件：
FANUC CNC 控制器 x 1 | 油压箱 (含泵浦) x 1 |
调整轮与调整轮法兰 x 1 | 水箱 (含泵浦) x 1 |
砂轮与砂轮法兰 x 1 | 钻石修刀 (2支/组) x 1 |
停止式标准刀架及刀片 x 1 | 工作灯 x 1 |
通过式标准刀架及刀片 x 1 | 工具 (含脚垫)及工具箱 x 1 |
电气箱标准配件 x 1 |

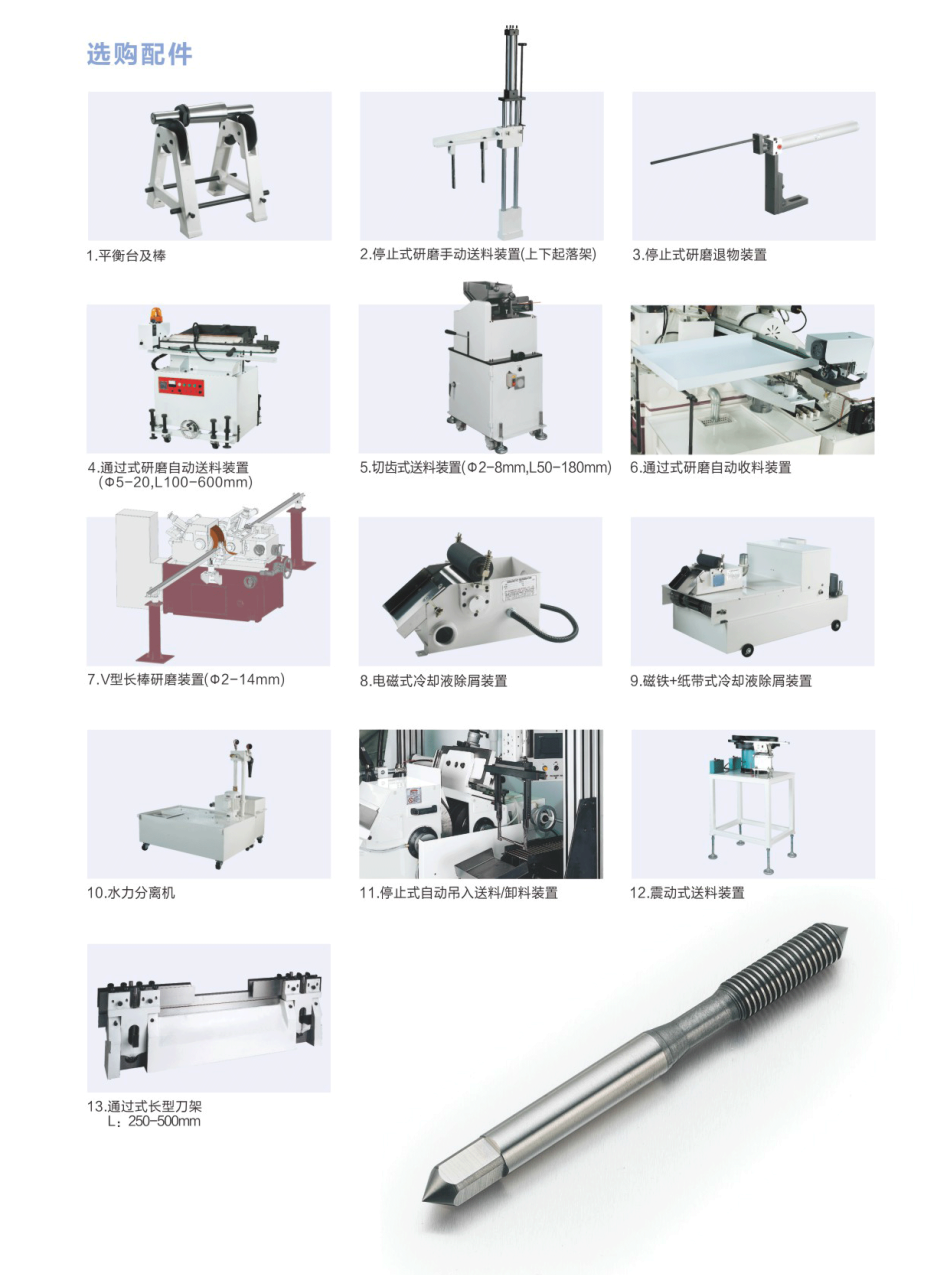

选择配件：
备用砂轮法兰 | 停止式自动吊入送料/收料装置 |
备用调整轮法兰 | 通过式研磨自动送料装置 (Ø5~20 mm, L100~600 mm) |
通过式长型刀架 L : 250~500 mm | 通过式研磨自动送料装置 |
停止式大型刀架 | 切齿式送料装置 (Ø2~8 mm, L50~180 mm) |
平衡台及棒 | 震动盘式送料装置 |
成型研磨装置 | V型长棒研磨装置 (Ø2~14 mm) |
停止式研磨自动进给装置 | 电磁式冷却液除屑装置 |
停止式研磨手动送料装置 (上下料落架) | 纸带式冷却液除屑装置 |
停止式研磨退物装置 | 水力分离机 |
