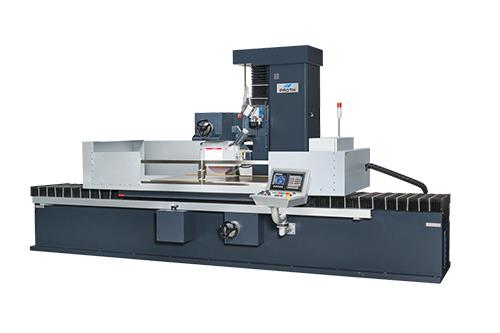

平面磨床的3种液压传动换向方法

采用行程换向阀的换向方法：换向阀芯上联出一拔杆，为采用行程换向阀换向。利用工作台上的行程挡块推动拔杆来实现自动换向。平面磨床的工作台慢速运动时，当换向阀到达中间位置，不管液压缸左右两腔或是都通压力油、或是都通回油、或是都封闭，这时，液压缸两腔没有液压力推动，都会使工作台运动停止，因而换向阀不能到达另一端，也就出现了所谓“死点”。

采用电磁换向阀的换向方法：由行程挡块推动行程开关发出换向信号，行程换向阀改为电磁换向阀的换向方法。使电磁铁动作推动滑阀换向，可以防止“死点”;但它一种开关型液压阀，根据指令瞬间开启或闭合，即瞬时接通或切断回油通道，这样的液压换向系统在换向时会有很大的冲击发生。

采用电液换向阀的换向方法：先导阀没有换向前，用电液换向阀替换电磁换向阀便构成了一种新的换向方法。电液换向阀由先导阀电磁滑阀和主阀液动滑阀组成。一旦控制油路切换了方向，平面磨床的主阀阀芯就依照事先调定的速度移动到另一工作位置，主油路方向改变，工作台也就换向运动，防止了换向“死点”。
