龙门磨床横梁挠曲变形与主动补偿策略难点何在？

一、大跨距结构的“刚度悖论”：龙门磨床独有的精度陷阱

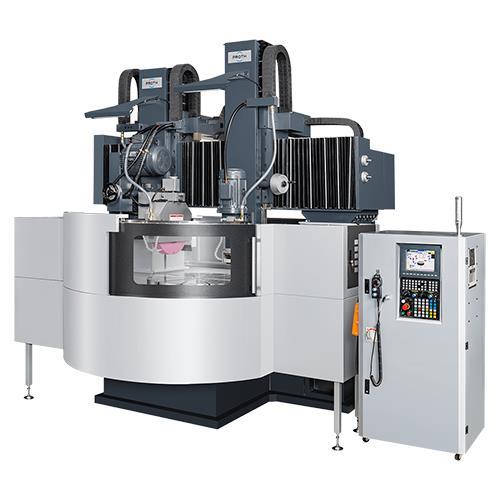

龙门磨床（亦称为龙门平面磨床或龙门导轨磨床）是重型精密制造领域的核心装备，其显著特征为“门式”框架结构——横梁横跨于两侧立柱之上，工作台在床身上纵向运动，磨头架沿横梁横向移动。这一结构赋予了龙门磨床加工大型工件（如机床床身、大型模具基座、风力发电机主轴轴承座、船舶柴油机机座）的能力，工作台面宽度可达2~5米，长度可达6~20米。然而，正是这种“大跨度、重负载、长行程”的结构特性，引出了一个在中小型磨床上几乎不存在的核心难题：横梁挠曲变形。

横梁作为磨头架的承载与导向基体，其自身重力（动辄数十吨）加上磨头架及砂轮组的重量，会在横梁中点产生显著的静力下垂（即静态挠曲）。更棘手的是，当磨头架沿横梁从一端移动到另一端时，其合力的作用点不断变化，导致横梁各截面的弯曲程度实时改变。例如，一台跨距为3米的龙门磨床，其横梁在自重和磨头架载荷下，中点下垂量可达0.03~0.06mm，这一数值已远超精密级导轨磨削所要求的0.005mm/m平面度公差。若再叠加磨削过程中砂轮产生的动态法向磨削力（可达数千牛顿），横梁的实际变形呈现“载荷—位置—时间”三维耦合的非线性特征。

传统设计思路试图通过“傻大粗”方式抵抗变形——加大横梁截面尺寸、增加筋板厚度、采用铸造或焊接重箱式结构。但这一方法存在明显的“边际效应”：横梁每增加10%的刚度，往往需要增加25%~30%的自重，而自重增加又加剧了挠曲，形成恶性循环。同时，过度增加横梁质量和惯量，会降低磨头架在横向进给时的响应速度和定位精度，影响加工效率。因此，如何在不过度增加结构重量的前提下，有效抵消或补偿横梁的动态挠曲变形，已成为龙门磨床向超精密化发展的首要障碍。

二、挠曲变形的精细化解构：位置、载荷与时间的三角关系

要制定有效的补偿策略，必须先深入解析横梁挠曲变形的构成成分。依据变形机理，可将其划分为三大类：

第一类为静态重力挠曲。这是由横梁自身重量和固定安装部件（如磨头架、滑座、平衡油缸）产生的恒定下垂。其变形曲线近似为二次抛物线，最大下沉点位于横梁中点。该变形可通过有限元分析精确计算，属于“可预测确定性误差”，传统上可通过横梁预拱（即在制造时将横梁导轨加工出反向凸起）来抵消。然而，预拱只针对某一特定负载状态（通常是磨头架位于中点），当磨头架偏离中点时，预拱反而会引入新的形状误差。

第二类为动态位置依赖挠曲。随着磨头架在横梁上的横向移动，载荷作用点改变，横梁的弯矩分布随之变化，导致导轨安装面的瞬时倾斜角（即局部坡度）不断变化。这意味着砂轮相对于工作台平面的实际切入角在横向行程内是时刻波动的——在横梁两端，磨头架靠近立柱支撑，变形较小，砂轮姿态稳定；在横梁中部，变形最大，砂轮不仅下沉，还可能伴随绕横梁纵轴线的扭转（因磨头架重心偏移），使磨削出的工件平面呈现“两端平直、中间凹陷”的马鞍形误差。

第三类为热致动态挠曲。龙门磨床在长时间连续磨削中，立柱和横梁的向阳面（靠近车间窗户或热源）与背阴面存在温差；同时，磨削热通过冷却液飞溅和热辐射传递至横梁下导轨面，造成上下表面温差，引起横梁沿高度方向的“热拱”弯曲。这种热挠曲具有大滞后性（时间常数可达30~60分钟），且随环境温度变化和加工负荷波动而漂移，无法通过静态预拱或简单几何补偿来处理。

三类变形相互叠加，使横梁实际工作状态下的综合挠曲可能达到静态计算值的1.5~2倍。若仅依赖出厂时的一次性补偿或操作者的临时垫铁调整，根本无法应对生产现场复杂多变的工况。

三、传统工艺手段的局限：预拱、配重与人工干预的乏力

面对横梁挠曲，国内不少龙门磨床制造厂和加工车间惯用的方法包括：导轨刮研预凸（将横梁导轨人工刮出反方向凸度）、加装配重块（在磨头架对侧悬挂铁块以平衡力矩）、以及操作者目测火花并手动微调磨头垂直位置。这些“土办法”在低速、低精度、低效率的粗加工场景下曾发挥过一定作用，但如今已完全跟不上精密制造的需求。

预拱刮研的致命缺陷在于“固定补偿不可变”。一旦磨头架横向进给范围改变，或更换了不同重量的磨头附件，原有的预拱量便不再适用。而且，刮研精度依赖技师水平，重复一致性差，无法应用于批量生产的数控龙门磨床。

配重块虽然能部分抵消静力矩，但增加了横梁的惯性负载，影响快速定位，且无法补偿磨削过程中因砂轮磨损或切削力波动引起的动态挠曲变化。

人工微调不仅效率极低，而且操作者只能通过观察火花颜色和倾听磨削声音来粗略判断接触状态，无法量化变形量，更无法同步补偿多个方向的综合误差。在大型工件一次装夹、连续磨削数十小时的工况下，人工干预频次和疲劳度都是严重制约因素。

更为关键的是，上述传统方法均属于“开环粗略抑制”，缺乏对横梁真实变形量的实时监测与闭环修正。这导致龙门磨床加工大型精密平面时，往往需要预留过大的磨削余量（0.3~0.5mm），然后通过反复测量—磨削—再测量的试切循环来逼近尺寸，极大浪费了昂贵的重型机床工时。

四、主动智能补偿系统：液压支撑与数控微调的协同突破

近年来，国内外高端龙门磨床制造商开始引入横梁变形主动补偿系统，其核心思想是将横梁从“被动承力结构”转变为“主动可控调节系统”。该方案综合运用了液压辅助支撑、位移传感器阵列和实时数控补偿算法。

具体技术架构包括：

（1）多点液压辅助支撑装置。在横梁背面或两侧立柱内侧安装若干组液压缸或液压气囊，这些支撑点的压力可独立调节。系统根据磨头架的实时横向坐标，通过预设的“载荷—位移”映射模型，计算出各支撑点所需的油压值，主动施加向上的辅助推力，产生一个与重力挠曲方向相反的“反弯”力矩。如此一来，无论磨头架移动到横梁何处，液压支撑都能动态调整合力作用点，使横梁导轨安装面的直线度始终维持在±0.005mm以内。例如，当磨头架移动到横梁中点时，中部支撑缸增大油压；移动到端部时，端部支撑缸介入，实现随动式刚度增强。

（2）闭环位移传感与反馈。沿横梁导轨长度方向均布高精度电涡流位移传感器（或激光三角测距传感器），直接测量导轨工作面相对于立柱基准的垂直位移和水平扭转量，测量分辨率可达0.001mm。系统将实测值与理论零位比较，得出当前残余挠曲量，作为闭环反馈信号输入至液压伺服阀，实时修正支撑油压。该闭环频响可达10~20Hz，足以应对磨削力突变和温度漂移引起的动态变形。

（3）数控磨削轨迹的软件补偿。对于机械结构无法完全消除的微小残余挠曲，采用“路径反向修正”法——即根据横梁各位置的实时挠曲曲线，自动生成一条补偿性的砂轮垂直进给轨迹。具体而言，当砂轮走到横梁中点（下沉最大处）时，数控系统自动减少垂直进刀深度，避免过度去除材料；走到两端时恢复名义深度。这种软件补偿与液压支撑形成“硬主动+软主动”的双保险体系，能将综合平面度误差压缩至极低水平。

某重型机床厂在其GMC4080型龙门导轨磨床上应用该主动补偿系统，实测数据表明：在磨削长6米、宽2米的淬硬导轨面时，不加补偿时平面度为0.045mm；仅启用液压支撑后降至0.018mm；再叠加软件路径补偿后，最终平面度稳定在0.006mm，完全满足高端数控机床导轨的精度要求，且磨削效率较人工干预模式提高了40%。

五、工程化挑战与未来结构革新展望

尽管主动补偿技术效果显著，但其推广仍需攻克多项工程瓶颈。首先是液压支撑的响应速度与磨头架快速运动（可达30m/min）之间的匹配问题——若支撑油压调整滞后于磨头移动，反而会产生过冲变形。解决途径是引入基于模型的前馈控制，即利用伺服驱动器的速度指令作为前馈信号，提前30~50ms预判支撑点压力需求。其次，位移传感器必须采用全密封防护，避免磨削粉尘和冷却液侵入，同时要具备定期自动标零功能。

更长远来看，龙门磨床结构设计正在发生根本性变革。新一代“龙门双驱+轻量化复合材料横梁”设计，通过碳纤维/花岗岩复合材料和闭环主动变形抑制，从材料层面大幅降低自重挠曲，再辅以磁悬浮或气浮支撑，使横梁变形不再是限制精度的主要矛盾。此外，数字孪生技术正被用于在线构建横梁的实时数字镜像，通过虚拟加载预测未来数分钟的变形趋势，实现“超前补偿”，彻底打破传统“测后补”的被动模式。可以预见，横梁挠曲将由“硬骨头”变为“可控参数”，为龙门磨床加工10米级以上超大型工件提供亚精密级保障。
