龙门磨床横梁热对称结构设计及热变形实时补偿技术

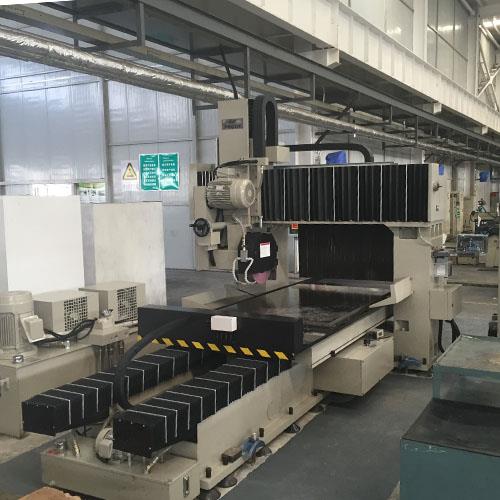

龙门磨床是加工大型平面、导轨及模具的关键设备，其横梁跨度大（2-6米），承载磨头滑板移动，受环境温度变化、导轨摩擦热及切削热影响，易产生热变形，导致磨头相对于工作台的平行度误差，影响加工精度。传统方法依靠恒温车间被动控制，成本高且无法消除动态热源影响。现代龙门磨床采用热对称结构设计，结合多点温度传感器与热变形实时补偿系统，可有效抑制热致误差，提升长时间连续加工的精度稳定性。

热对称结构设计：横梁采用双丝杠或双齿轮齿条对称驱动，主副驱动端结构完全一致；冷却系统对称布置；导轨滑块左右对称安装。当温度变化时，两侧热伸长量相同，保持横梁相对于工作台的中心对称性。同时，横梁材料选用低膨胀系数的铸铁（α≈10.5×10⁻⁶/K）或矿物铸石（α≈7×10⁻⁶/K），减少绝对热变形量。热补偿系统：在横梁关键位置（驱动端、中间、滑板导轨面）布置8-12个PT100温度传感器，实时采集温度数据，传输至数控系统。系统内置有限元热模型，根据温度场预测横梁各点的热位移，并叠加到伺服轴的坐标指令中，实现实时补偿。例如，某龙门磨床在环境温度波动5℃/h条件下，未补偿时横梁中点下挠变化0.015mm；启用热补偿后，变化量降至0.002mm。

应用实例：某重型机械厂龙门磨床加工6米长导轨，原加工后导轨直线度受中午温差影响，上午与下午相差0.01mm。采用热对称结构+实时补偿后，全天加工直线度稳定在0.003mm以内。建议用户定期校准温度传感器，并在数控系统中记录历史热变形数据，优化补偿模型。龙门磨床的热变形控制是超精密加工的关键技术。
