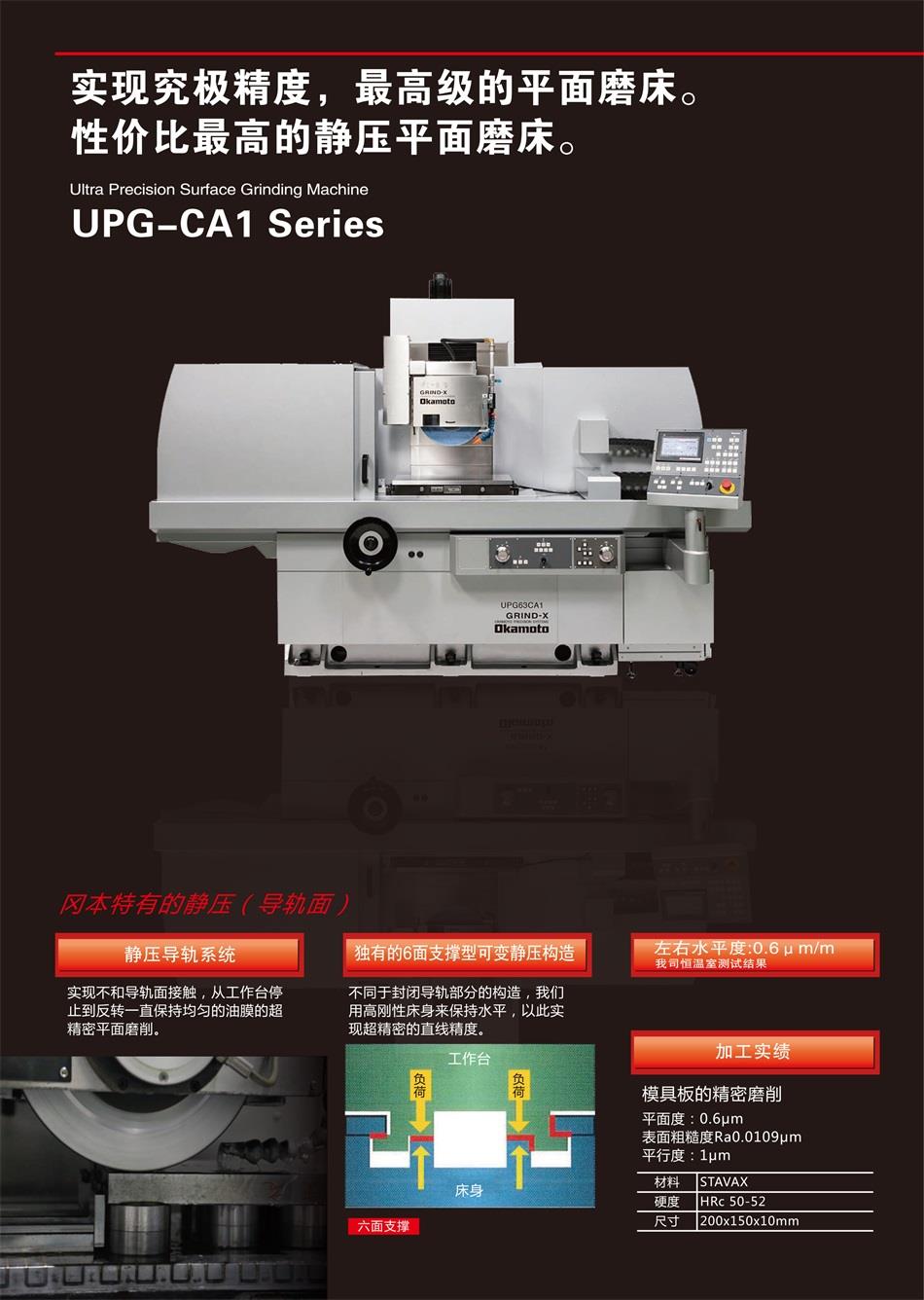

超精密静压平面磨床UPG系列

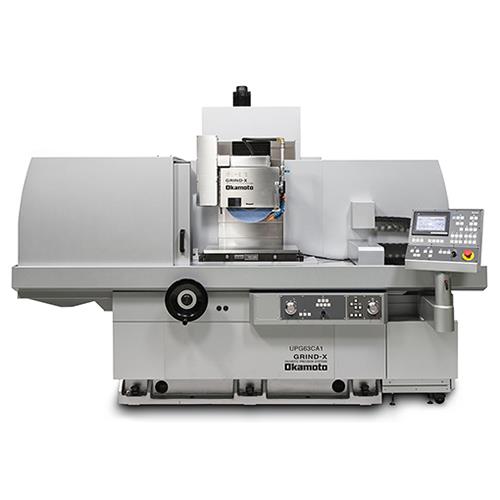

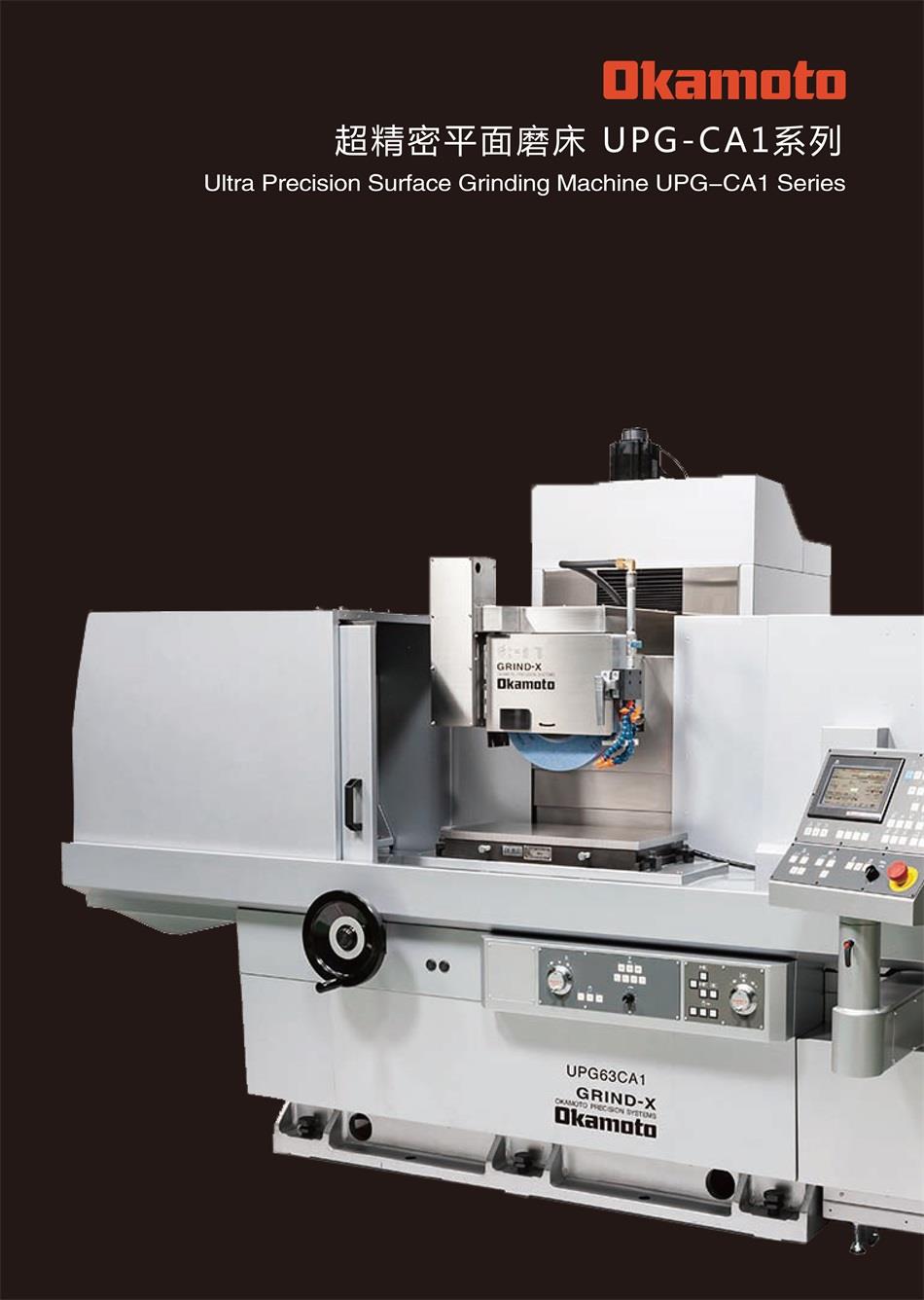

超精密静压平面磨床UPG-CA1系列
机床采用非接触式静压导轨,从工作台停止到反向一直保持均匀厚度的油膜,可以实现超精密的平面加工。
沿用了高刚性T型一体构造的床身,采用通用大水磨的立柱构造,使得平面加工更加稳定和高效。
可以对应最尖端产业的模具加工、镜面加工、超高精度平面加工。

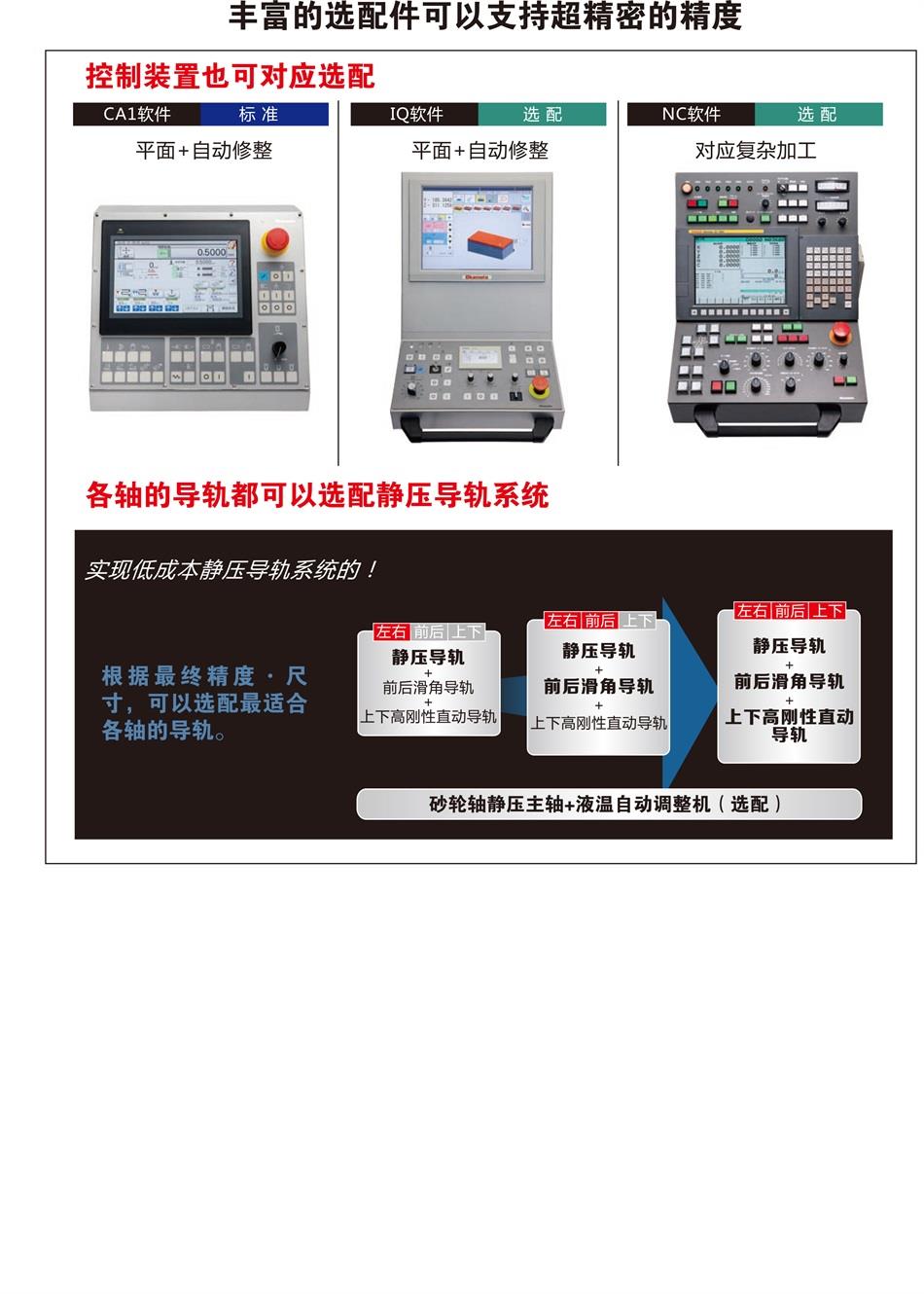

可以实现自动加工、自动修砂、自动补正的功能。搭载自我检查功能,各种保养功能画面(音报履历、操作日志画面等)。

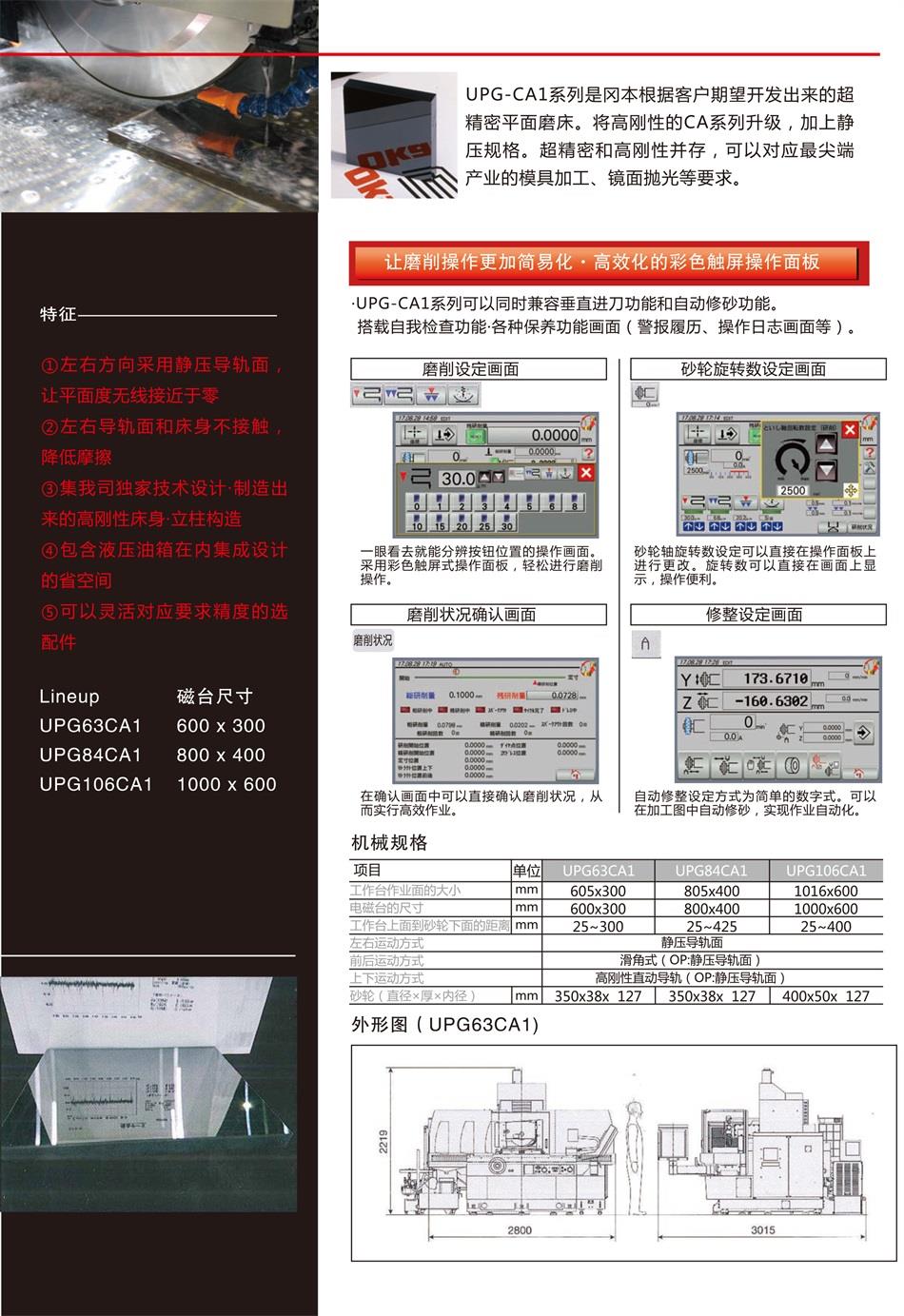

项目 | 单位 | UPG63CA1 | UPG84CA1 | UPG106CA1 |
工作台作业面的大小 | mm | 605×300 | 805×400 | 1016×600 |
电磁台的尺寸 | mm | 600×300 | 800×400 | 1000×600 |
工作台上面到砂轮下面的距离 | mm | 25～30025 | 25～425 | 25～400 |
左右运动方式 | 静压导轨面 | |||
前后运动方式 | 滑角式（OP：静压导轨面） | |||
上下运动方式 | 高刚性直动导轨（OP：静压导轨面） | |||
砂轮（直径×厚×内径） | mm | 350×38×127 | 350×38×127 | 450×50×127 |
