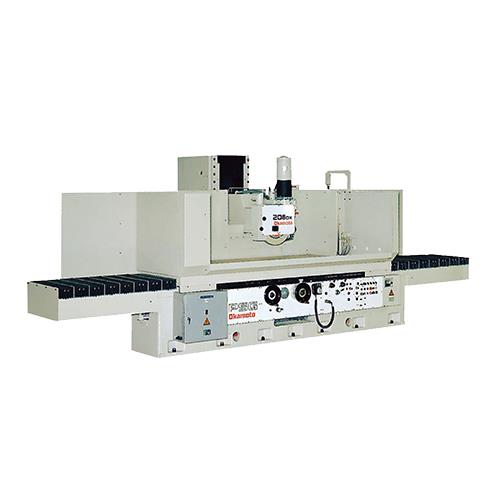

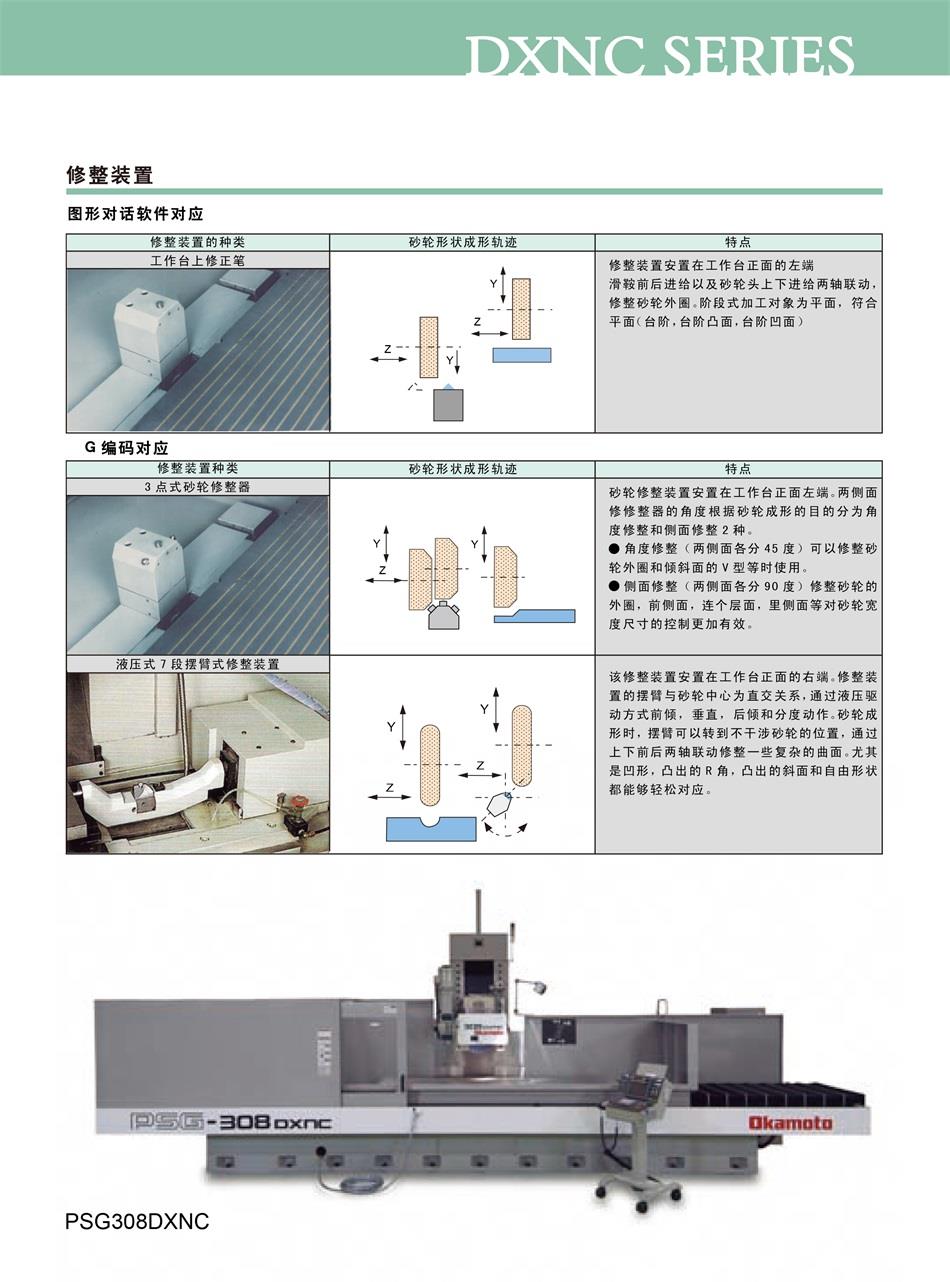

动柱型平面磨床ACC-DX系列
动柱型平面磨床ACC-DX系列

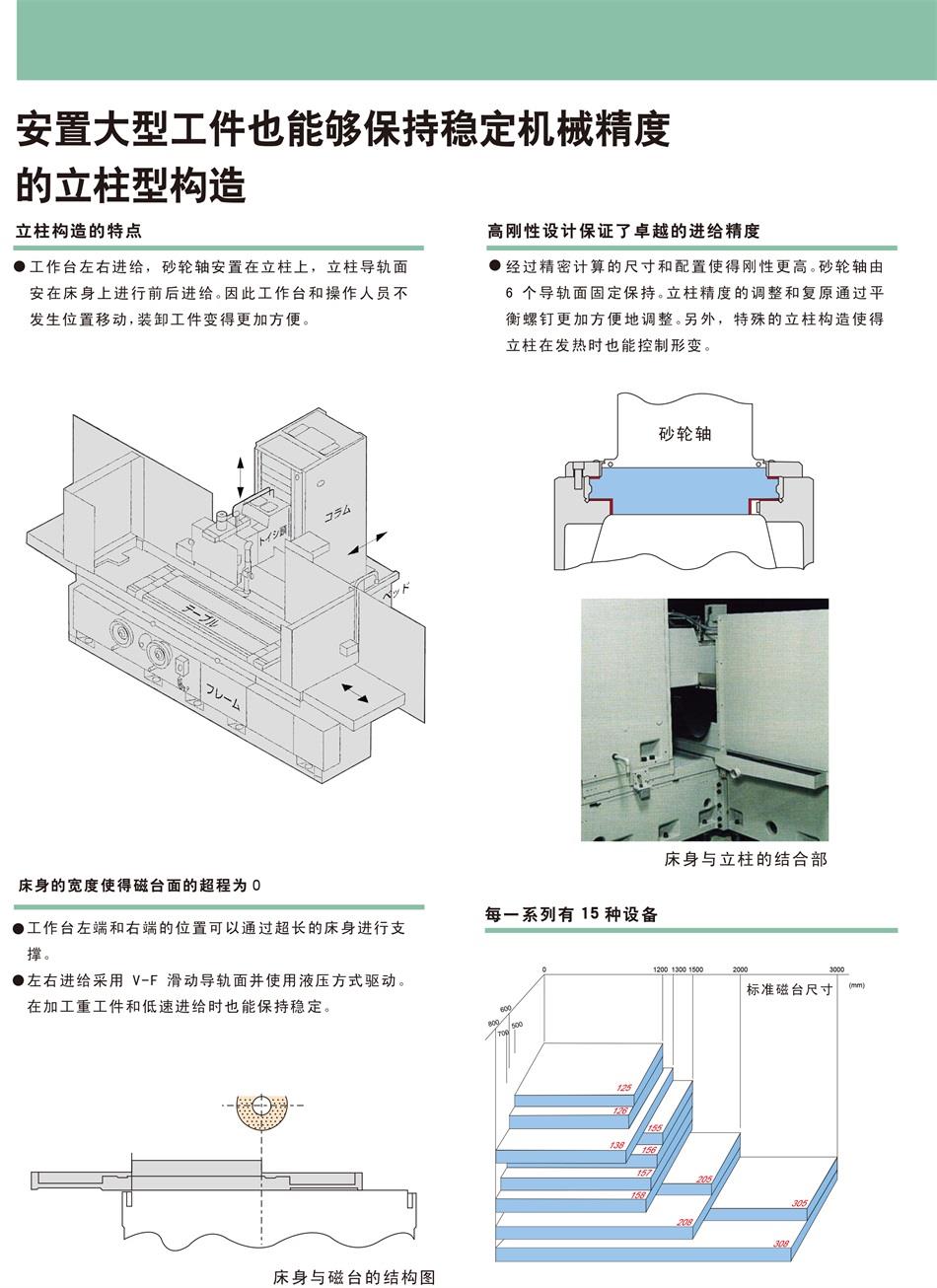

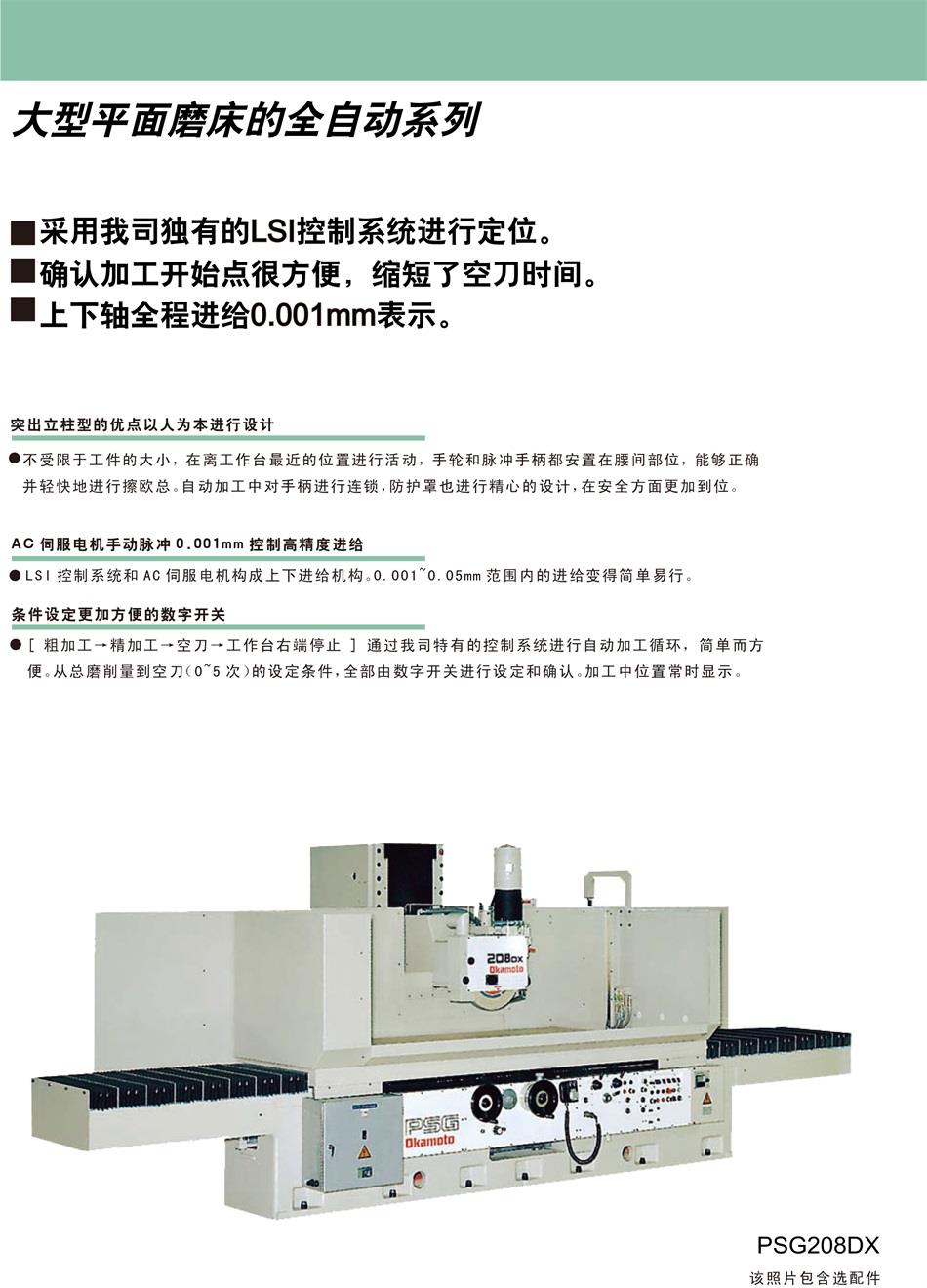

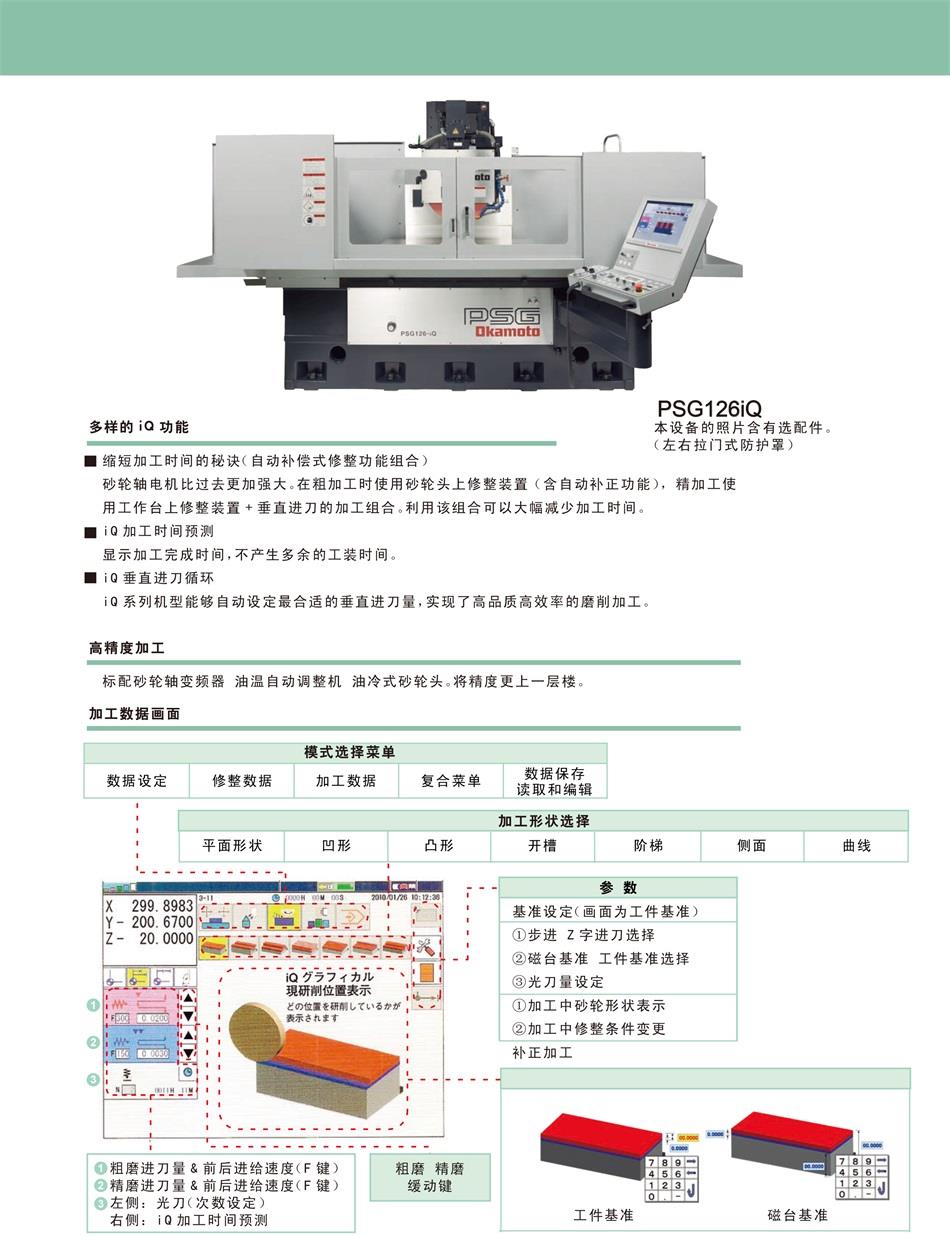

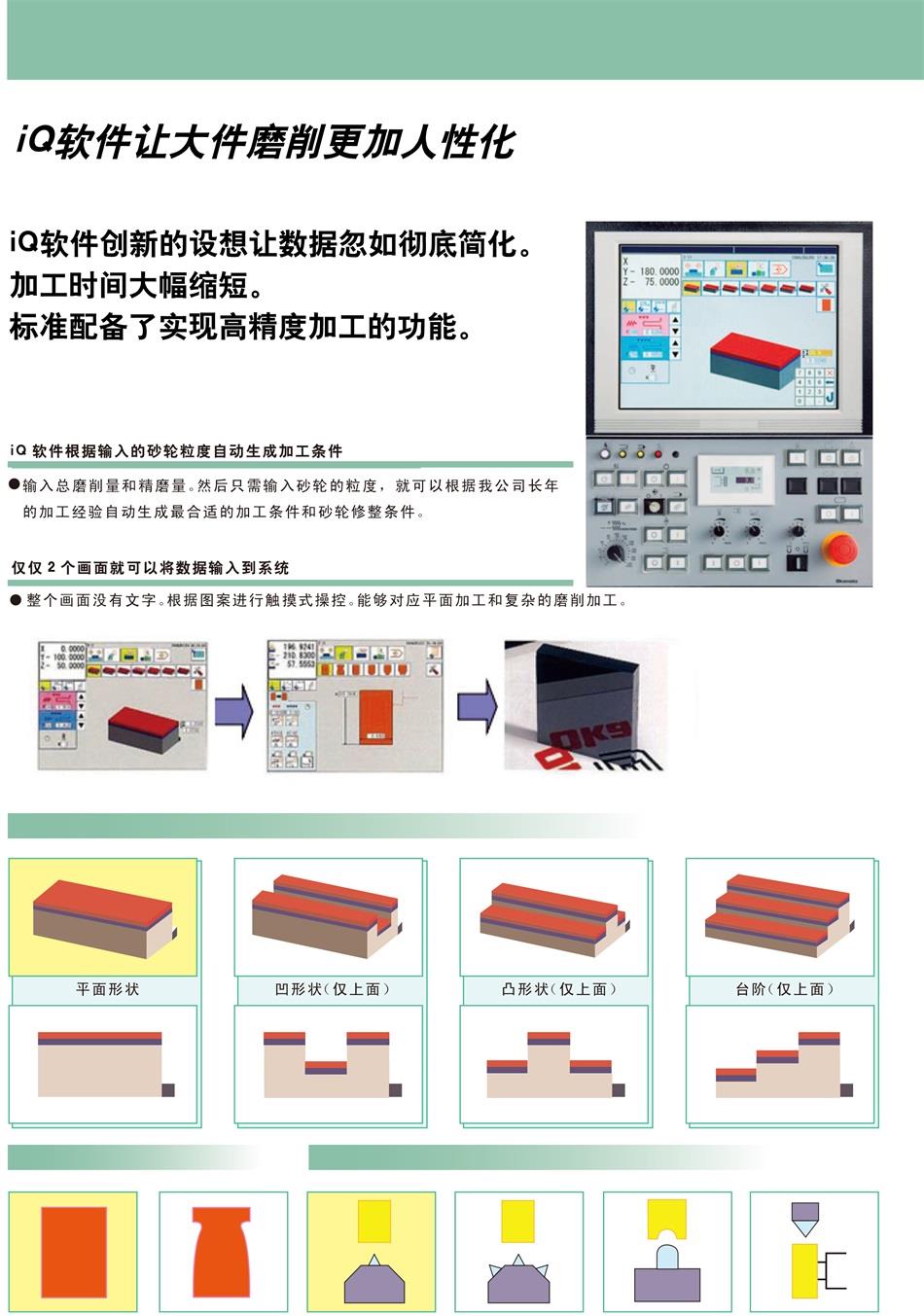

突出立柱型人为本进行设计,手轮和脉冲手柄都安在腰间部位,能够正确并轻快地进行取用。
AC伺服电机手动脉冲0.001控制高精度进给,LSI控制系统和AC伺服电机构成上下进给机构。
0.001~0.05mm范围内的进给变得简单易行。

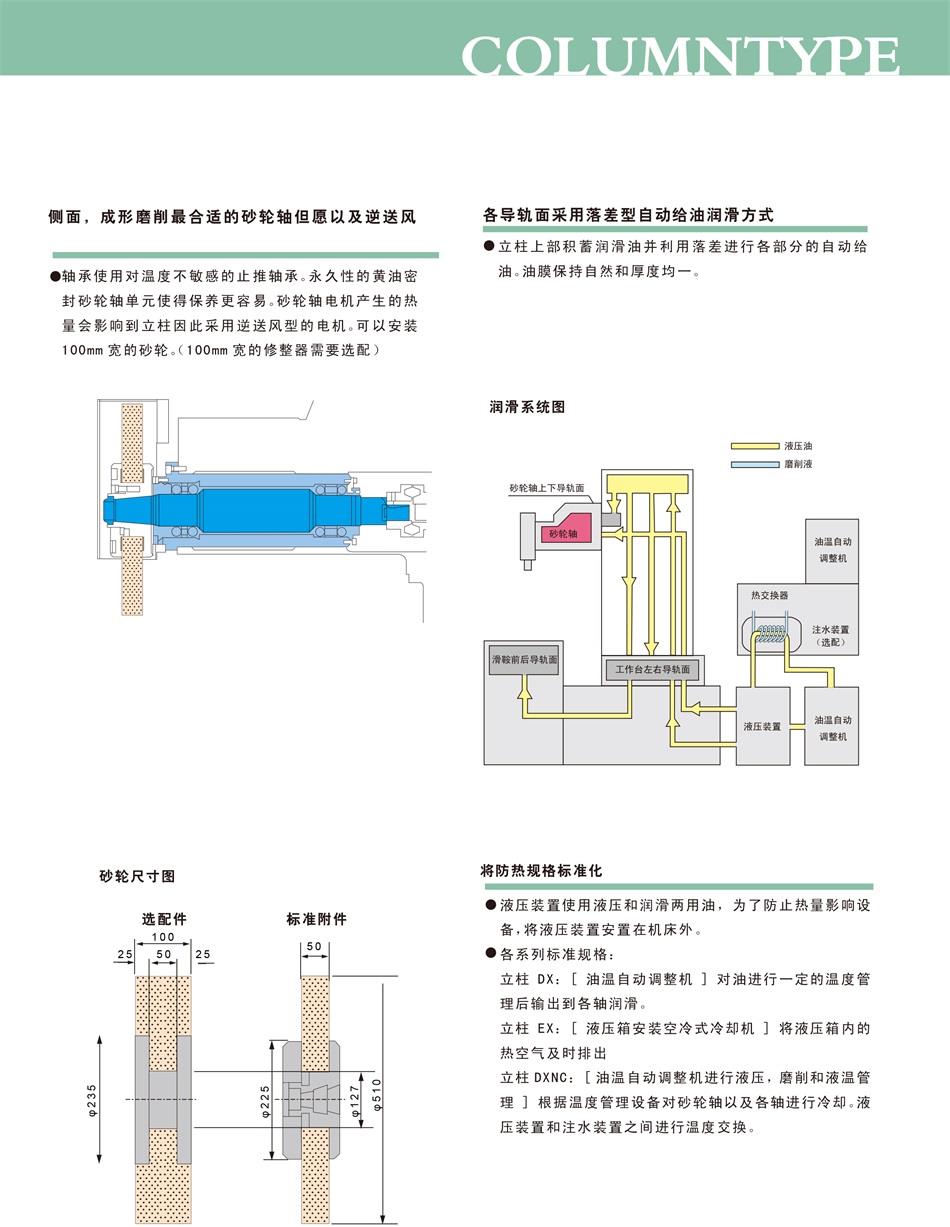

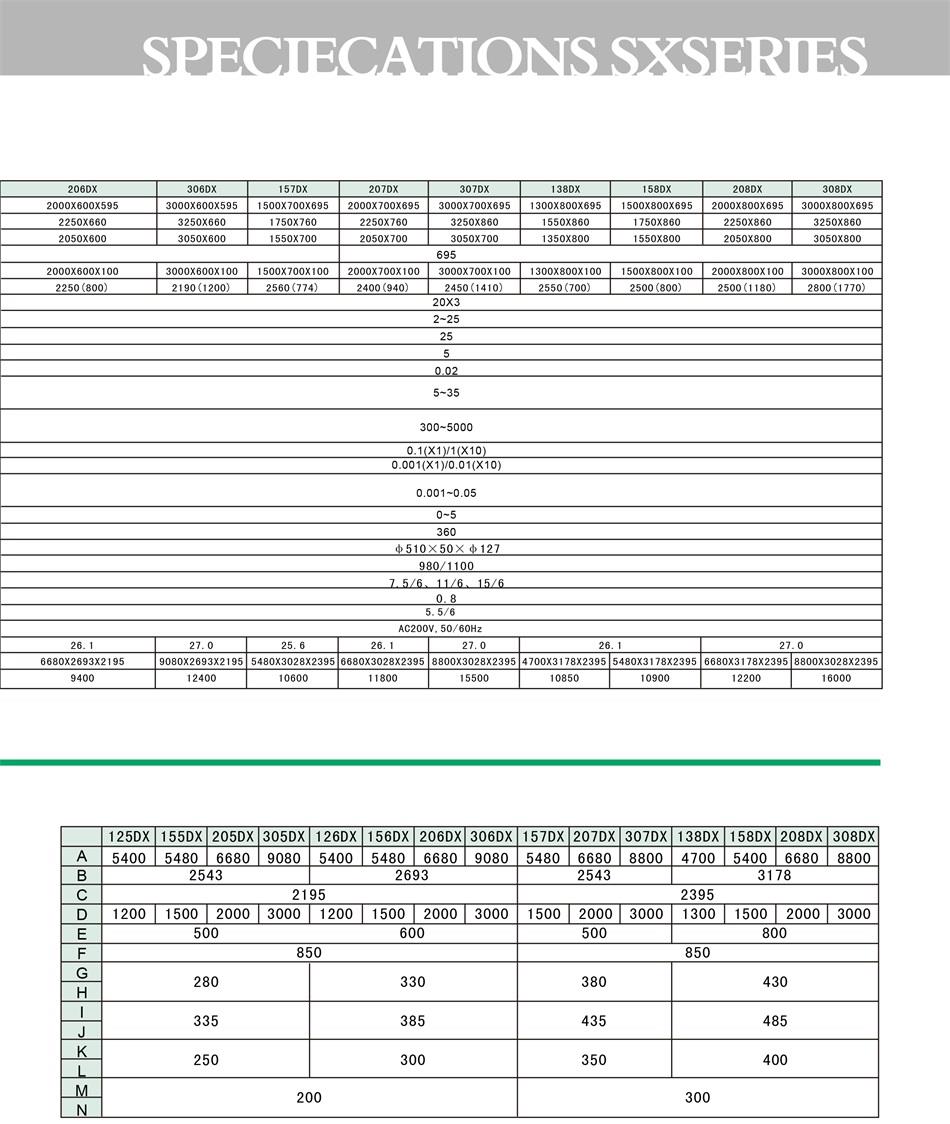

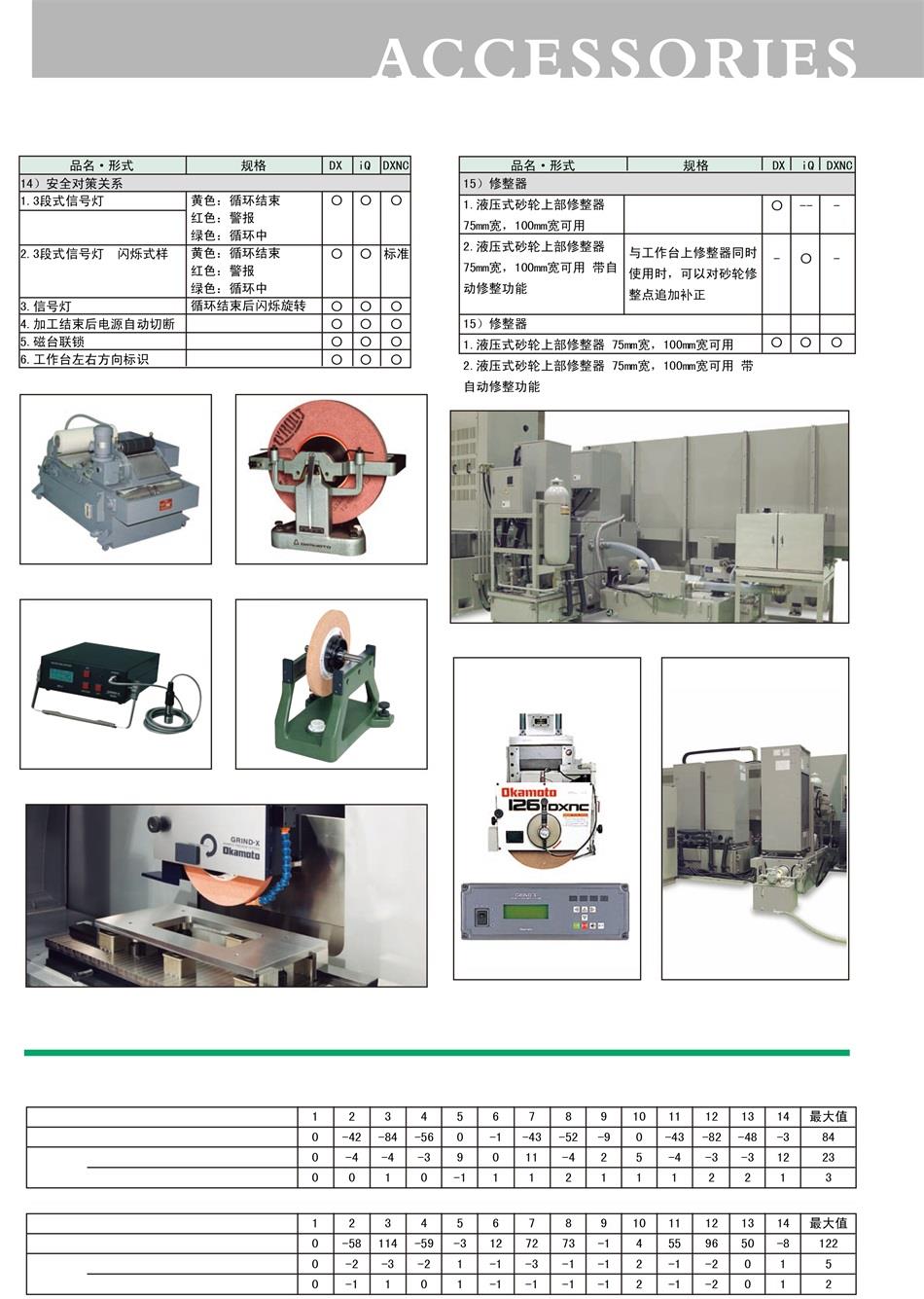

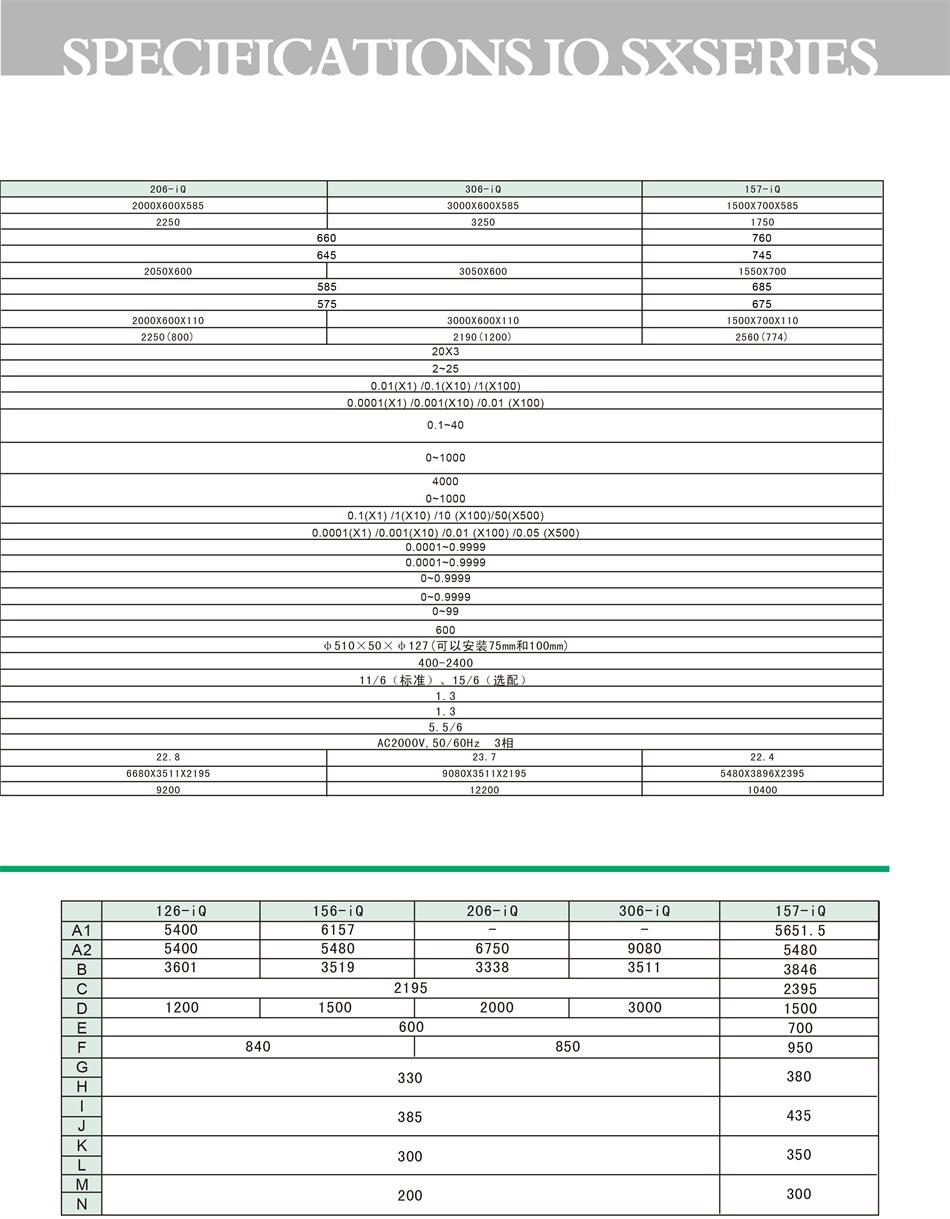

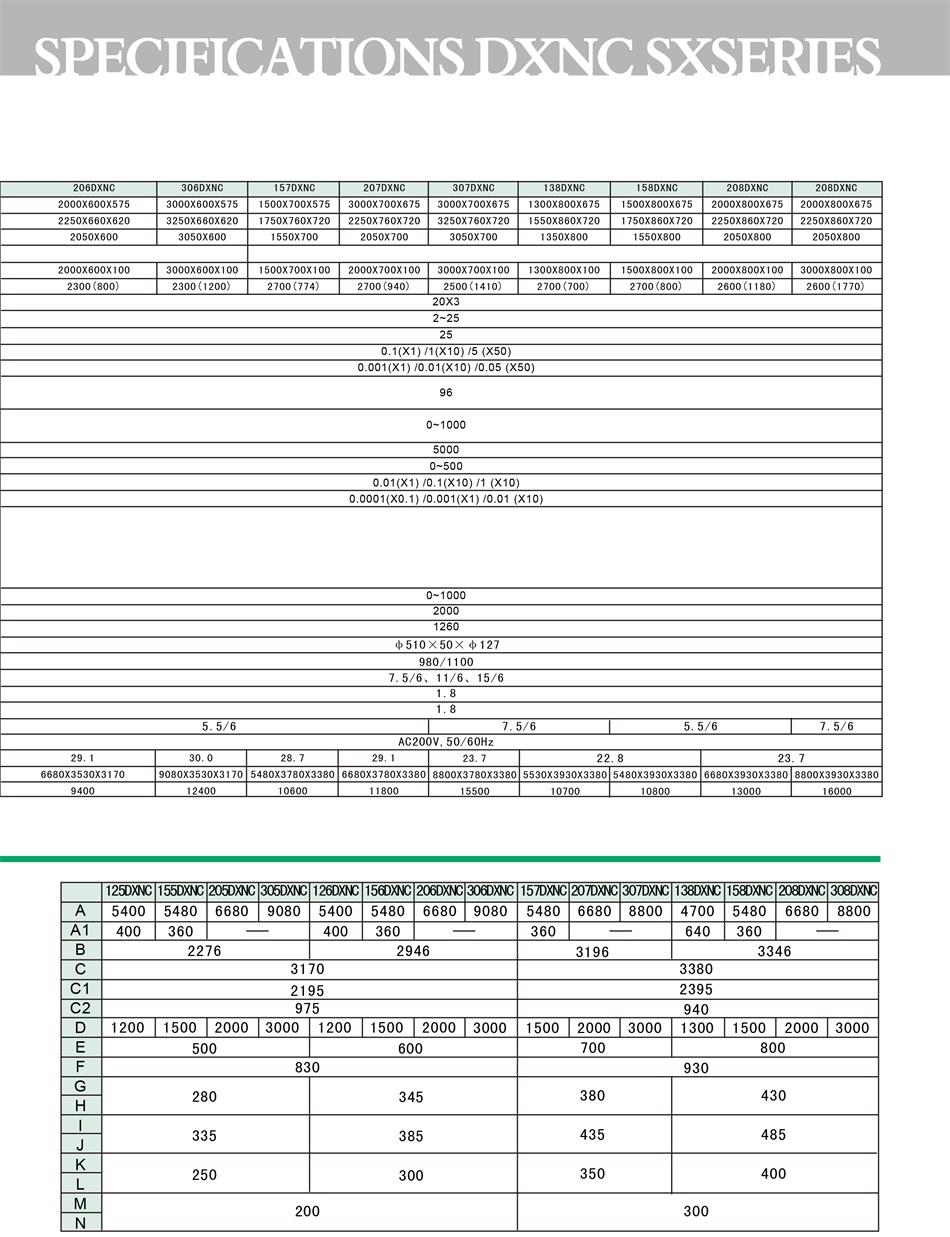

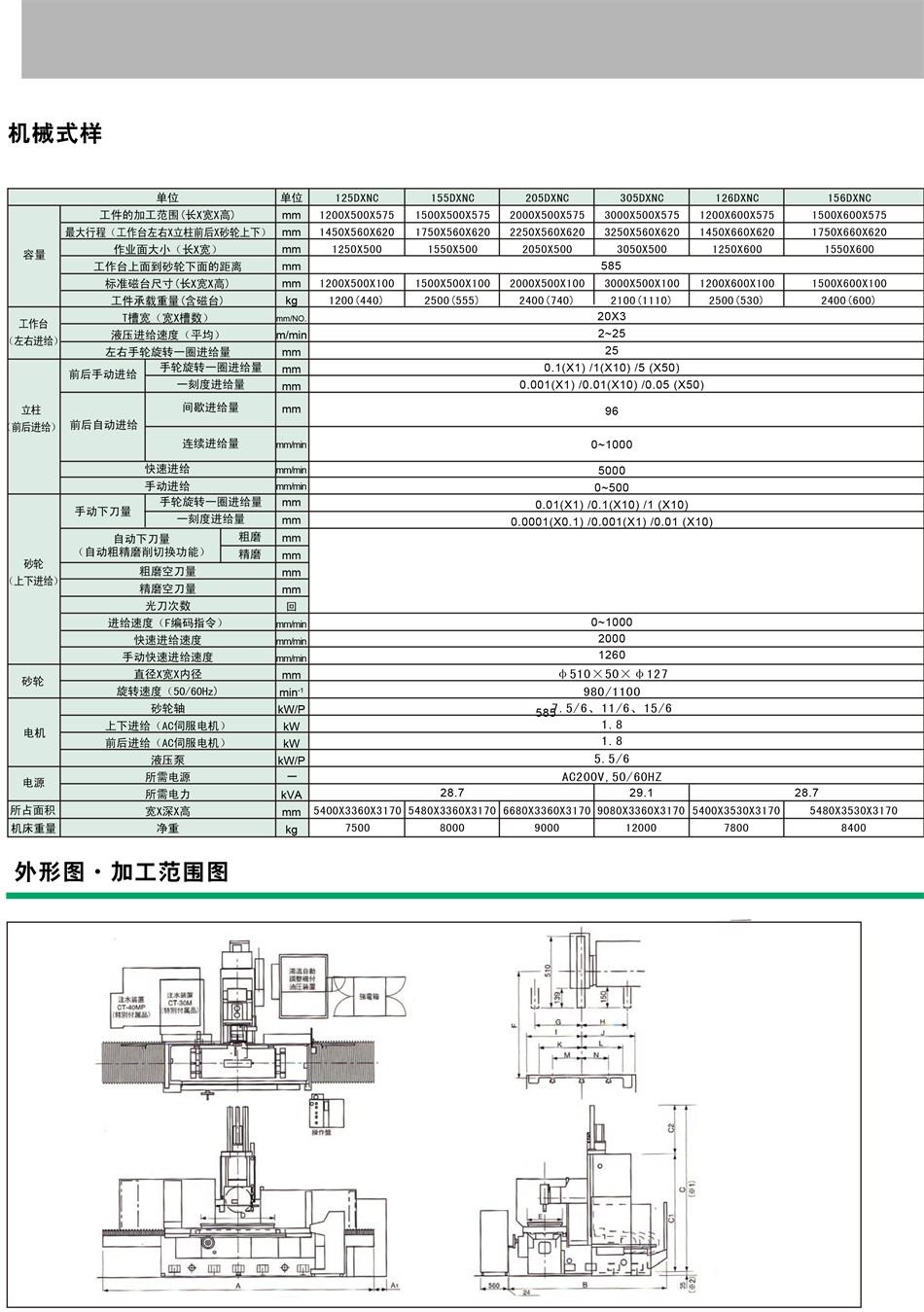

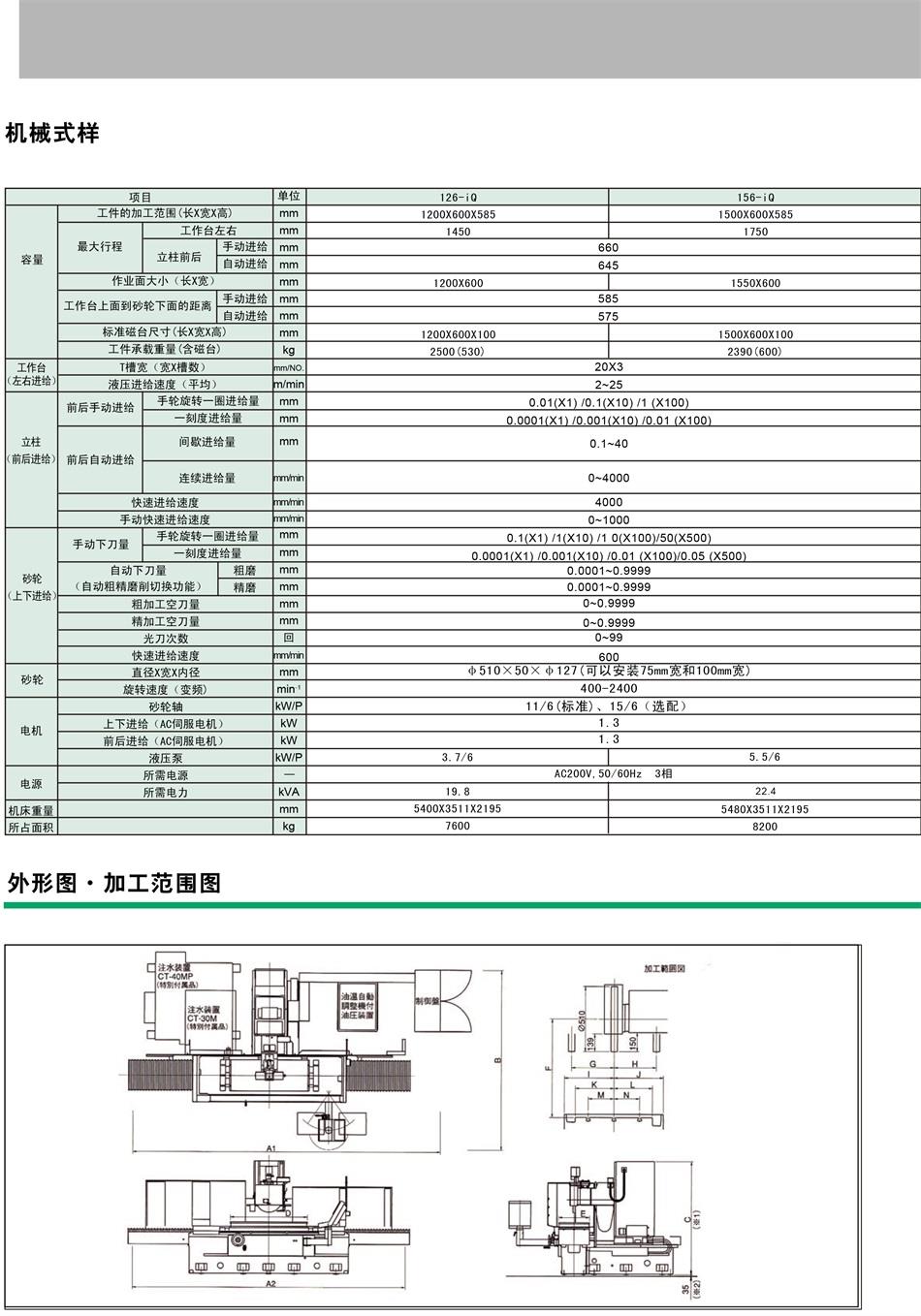

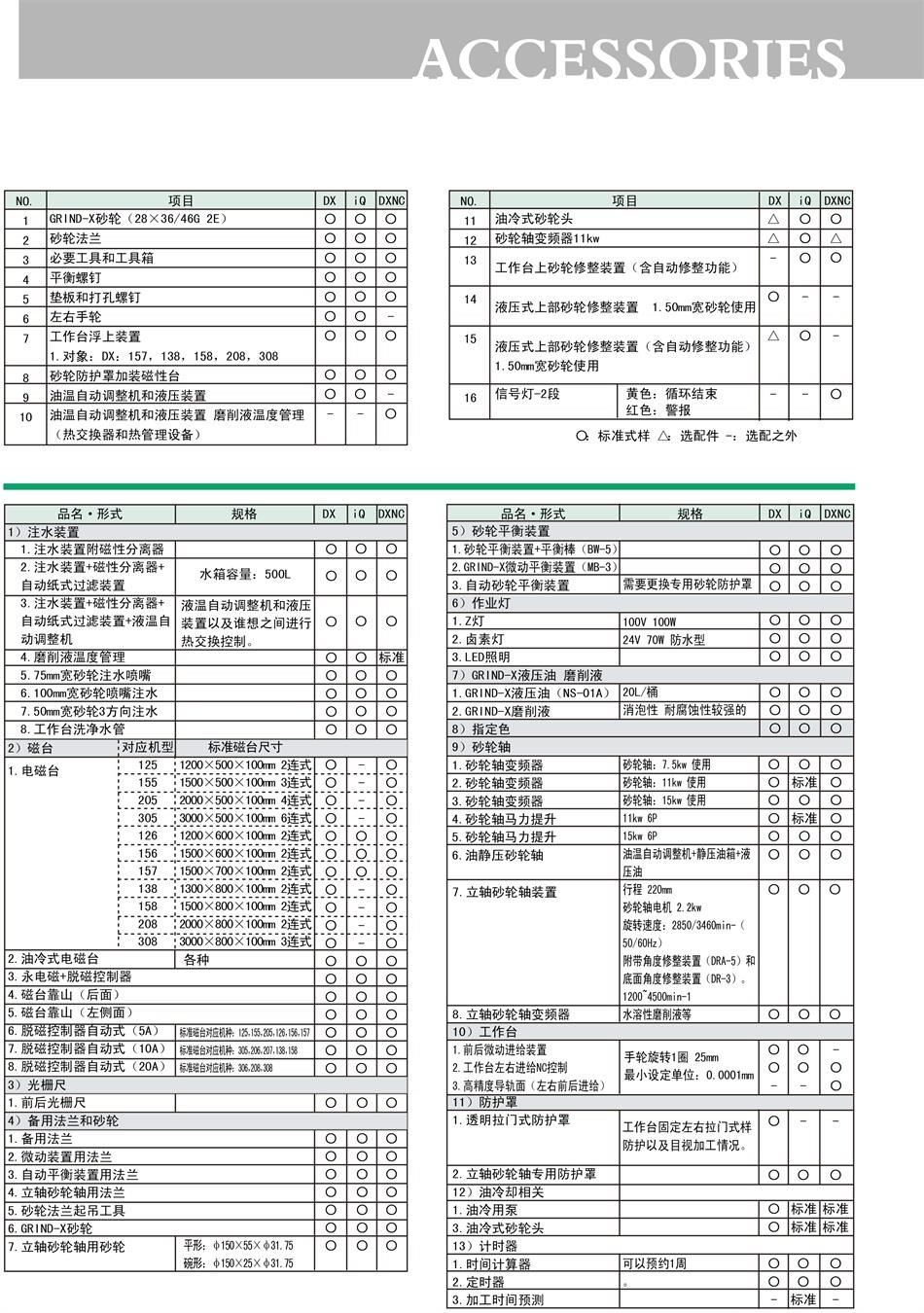

功能 | 规格项目 | 单位 | 125DX | 155DX | 205DX | ||
容量 | 工件的加工范围（长×宽×高） | mm | 1200×500×595 | 1500×500×595 | 2000×500×595 | ||
最大行程(工作台左右×立柱前后) | mm | 1450×560 | 1750×560 | 2250×560 | |||
作业面大小（长×宽） | mm | 1250×500 | 1550×500 | 2050×500 | |||
工作台上面到砂轮下面的距离 | mm | 595 | |||||
标准磁台尺寸（长×宽×高） | mm | 1200×500×100 | 1500×500×100 | 2000×500×100 | |||
工件承载重量 | Kg | 880(440) | 2500(555) | 2370(740) | |||
工作台 （左右进给） | T槽宽（宽×槽数） | mm×NO. | 20×3 | ||||
液压进给速度（平均） | m/min | 2～25 | |||||
左右手轮旋转一圈进给量 | mm | 25 | |||||
立柱 （前后进给） | 前后手动进给 | 手轮1圈进给量 | mm | 5 | |||
1刻度进给量 | mm | 0.02 | |||||
前后自动进给 | 间歇进给量 | mm | 5～35 | ||||
连续进给量 | mm/min | 300～5000 | |||||
砂轮 （上下进给） | 手动下刀量 | 手轮1圈进给量 | mm | 0.1(×1)/1(×10) | |||
1刻度进给量 | mm | 0.001(×1)/0.01(×10) | |||||
自动下刀量 (自动粗精磨削切换功能) | 粗磨 | mm | 0.001～0.05 | ||||
精磨 | mm | 0.001～0.05 | |||||
光刀次数 | 回 | 0～5 | |||||
快速进给速度 | mm/min | 360 | |||||
砂轮 | 直径×宽×内径 | mm | Φ510×50×127 | ||||
旋转速度（50/60HZ） | min-1 | 980/1100 | |||||
电机 | 砂轮轴 | KW/P | 7.5/6、11/6、15/6 | ||||
上下进给(AC伺服电机) | KW | 0.8 | |||||
液压泵 | KW/P | 3.7/6 | 5.5/6 | ||||
电源 | 所需电源 | — | AC200V，50/60HZ | ||||
所需电力 | KVA | 23 | 25.6 | ||||
所占面积 | 宽×深×高 | mm | 5400×2543×2195 | 5480×2543×2195 | 6680×2543×2195 | ||
机床重量 | 净重 | kg | 7500 | 8000 | 9000 | ||
功能 | 规格项目 | 单位 | 305DX | 126DX | 156DX | ||
容量 | 工件的加工范围（长×宽×高） | mm | 3000×500×595 | 1200×600×595 | 1500×600×595 | ||
最大行程(工作台左右×立柱前后) | mm | 3250×560 | 1450×660 | 1750×660 | |||
作业面大小（长×宽） | mm | 3050×500 | 1250×600 | 1550×600 | |||
工作台上面到砂轮下面的距离 | mm | 595 | |||||
标准磁台尺寸（长×宽×高） | mm | 3000×500×100 | 1200×600×100 | 1500×600×100 | |||
工件承载重量 | Kg | 1950(1110) | 2500(530) | 2390(600) | |||
工作台 （左右进给） | T槽宽（宽×槽数） | mm×NO. | 20×3 | ||||
液压进给速度（平均） | m/min | 2～25 | |||||
左右手轮旋转一圈进给量 | mm | 25 | |||||
立柱 （前后进给） | 前后手动进给 | 手轮1圈进给量 | mm | 5 | |||
1刻度进给量 | mm | 0.02 | |||||
前后自动进给 | 间歇进给量 | mm | 5～35 | ||||
连续进给量 | mm/min | 300～5000 | |||||
砂轮 （上下进给） | 手动下刀量 | 手轮1圈进给量 | mm | 0.1(×1)/1(×10) | |||
1刻度进给量 | mm | 0.001(×1)/0.01(×10) | |||||
自动下刀量 (自动粗精磨削切换功能) | 粗磨 | mm | 0.001～0.05 | ||||
精磨 | mm | 0.001～0.05 | |||||
光刀次数 | 回 | 0～5 | |||||
快速进给速度 | mm/min | 360 | |||||
砂轮 | 直径×宽×内径 | mm | Φ510×50×127 | ||||
旋转速度（50/60HZ） | min-1 | 980/1100 | |||||
电机 | 砂轮轴 | KW/P | 7.5/6、11/6、15/6 | ||||
上下进给(AC伺服电机) | KW | 0.8 | |||||
液压泵 | KW/P | 5.5/6 | 3.7/6 | 5.5/6 | |||
电源 | 所需电源 | — | AC200V，50/60HZ | ||||
所需电力 | KVA | 26.1 | 23.0 | 25.6 | |||
所占面积 | 宽×深×高 | mm | 9080×2543×2195 | 5400×2693×2195 | 5480×2693×2195 | ||
机床重量 | 净重 | kg | 12000 | 7800 | 8400 | ||
功能 | 规格项目 | 单位 | 206DX | 306DX | 157DX | ||
容量 | 工件的加工范围（长×宽×高） | mm | 2000×600×595 | 3000×600×595 | 1500×700×695 | ||
最大行程(工作台左右×立柱前后) | mm | 2250×660 | 3250×660 | 1750×760 | |||
作业面大小（长×宽） | mm | 2050×600 | 3050×600 | 1550×700 | |||
工作台上面到砂轮下面的距离 | mm | 595 | |||||
标准磁台尺寸（长×宽×高） | mm | 2000×600×100 | 3000×600×100 | 1500×700×100 | |||
工件承载重量（含磁台） | Kg | 2250(800) | 2190(1200) | 2560(774) | |||
工作台 （左右进给） | T槽宽（宽×槽数） | mm×NO. | 20×3 | ||||
液压进给速度（平均） | m/min | 2～25 | |||||
左右手轮旋转一圈进给量 | mm | 25 | |||||
立柱 （前后进给） | 前后手动进给 | 手轮1圈进给量 | mm | 5 | |||
1刻度进给量 | mm | 0.02 | |||||
前后自动进给 | 间歇进给量 | mm | 5～35 | ||||
连续进给量 | mm/min | 300～5000 | |||||
砂轮 （上下进给） | 手动下刀量 | 手轮1圈进给量 | mm | 0.1(×1)/1(×10) | |||
1刻度进给量 | mm | 0.001(×1)/0.01(×10) | |||||
自动下刀量 (自动粗精磨削切换功能) | 粗磨 | mm | 0.001～0.05 | ||||
精磨 | mm | 0.001～0.05 | |||||
光刀次数 | 回 | 0～5 | |||||
快速进给速度 | mm/min | 360 | |||||
砂轮 | 直径×宽×内径 | mm | Φ510×50×127 | ||||
旋转速度（50/60HZ） | min-1 | 980/1100 | |||||
电机 | 砂轮轴 | KW/P | 7.5/6、11/6、15/6 | ||||
上下进给(AC伺服电机) | KW | 0.8 | |||||
液压泵 | KW/P | 5.5/6 | |||||
电源 | 所需电源 | — | AC200V，50/60HZ | ||||
所需电力 | KVA | 26.1 | 27.0 | 25.6 | |||
所占面积 | 宽×深×高 | mm | 6680×2693×2195 | 9080×2693×2195 | 5480×3028×2395 | ||
机床重量 | 净重 | kg | 9400 | 12400 | 10600 | ||
功能 | 规格项目 | 单位 | 207DX | 307DX | 138DX | ||
容量 | 工件的加工范围（长×宽×高） | mm | 2000×700×695 | 3000×700×695 | 1300×800×695 | ||
最大行程(工作台左右×立柱前后) | mm | 2250×760 | 3250×860 | 1550×860 | |||
作业面大小（长×宽） | mm | 2050×700 | 3050×700 | 1350×800 | |||
工作台上面到砂轮下面的距离 | mm | 695 | |||||
标准磁台尺寸（长×宽×高） | mm | 2000×700×100 | 3000×800×100 | 1300×800×100 | |||
工件承载重量（含磁台） | Kg | 2400(940) | 2450(1410) | 2550(700) | |||
工作台 （左右进给） | T槽宽（宽×槽数） | mm×NO. | 20×3 | ||||
液压进给速度（平均） | m/min | 2～25 | |||||
左右手轮旋转一圈进给量 | mm | 25 | |||||
立柱 （前后进给） | 前后手动进给 | 手轮1圈进给量 | mm | 5 | |||
1刻度进给量 | mm | 0.02 | |||||
前后自动进给 | 间歇进给量 | mm | 5～35 | ||||
连续进给量 | mm/min | 300～5000 | |||||
砂轮 （上下进给） | 手动下刀量 | 手轮1圈进给量 | mm | 0.1(×1)/1(×10) | |||
1刻度进给量 | mm | 0.001(×1)/0.01(×10) | |||||
自动下刀量 (自动粗精磨削切换功能) | 粗磨 | mm | 0.001～0.05 | ||||
精磨 | mm | 0.001～0.05 | |||||
光刀次数 | 回 | 0～5 | |||||
快速进给速度 | mm/min | 360 | |||||
砂轮 | 直径×宽×内径 | mm | Φ510×50×127 | ||||
旋转速度（50/60HZ） | min-1 | 980/1100 | |||||
电机 | 砂轮轴 | KW/P | 7.5/6、11/6、15/6 | ||||
上下进给(AC伺服电机) | KW | 0.8 | |||||
液压泵 | KW/P | 5.5/6 | |||||
电源 | 所需电源 | — | AC200V，50/60HZ | ||||
所需电力 | KVA | 26.1 | 27.0 | 26.1 | |||
所占面积 | 宽×深×高 | mm | 6680×3028×2395 | 8800×3028×2395 | 8880×3028×2395 | ||
机床重量 | 净重 | kg | 11800 | 15500 | 10850 | ||
功能 | 规格项目 | 单位 | 158DX | 208DX | 308DX | ||
容量 | 工件的加工范围（长×宽×高） | mm | 1500×800×695 | 2000×800×695 | 3000×800×695 | ||
最大行程(工作台左右×立柱前后) | mm | 1750×860 | 2250×860 | 3250×860 | |||
作业面大小（长×宽） | mm | 1550×800 | 2050×800 | 3050×800 | |||
工作台上面到砂轮下面的距离 | mm | 695 | |||||
标准磁台尺寸（长×宽×高） | mm | 1500×800×100 | 2000×800×100 | 3000×800×100 | |||
工件承载重量（含磁台） | Kg | 2500（800） | 2500（1180） | 2800（1770） | |||
工作台 （左右进给） | T槽宽（宽×槽数） | mm×NO. | 20×3 | ||||
液压进给速度（平均） | m/min | 2～25 | |||||
左右手轮旋转一圈进给量 | mm | 25 | |||||
立柱 （前后进给） | 前后手动进给 | 手轮1圈进给量 | mm | 5 | |||
1刻度进给量 | mm | 0.02 | |||||
前后自动进给 | 间歇进给量 | mm | 5～35 | ||||
连续进给量 | mm/min | 300～5000 | |||||
砂轮 （上下进给） | 手动下刀量 | 手轮1圈进给量 | mm | 0.1(×1)/1(×10) | |||
1刻度进给量 | mm | 0.001(×1)/0.01(×10) | |||||
自动下刀量 (自动粗精磨削切换功能) | 粗磨 | mm | 0.001～0.05 | ||||
精磨 | mm | 0.001～0.05 | |||||
光刀次数 | 回 | 0～5 | |||||
快速进给速度 | mm/min | 360 | |||||
砂轮 | 直径×宽×内径 | mm | Φ510×50×127 | ||||
旋转速度（50/60HZ） | min-1 | 980/1100 | |||||
电机 | 砂轮轴 | KW/P | 7.5/6、11/6、15/6 | ||||
上下进给(AC伺服电机) | KW | 0.8 | |||||
液压泵 | KW/P | 5.5/6 | |||||
电源 | 所需电源 | — | AC200V，50/60HZ | ||||
所需电力 | KVA | 26.1 | 27.0 | 27.0 | |||
所占面积 | 宽×深×高 | mm | 5480×3178×2395 | 6680×3178×2395 | 8800×3028×2395 | ||
机床重量 | 净重 | kg | 10900 | 12200 | 16000 | ||
