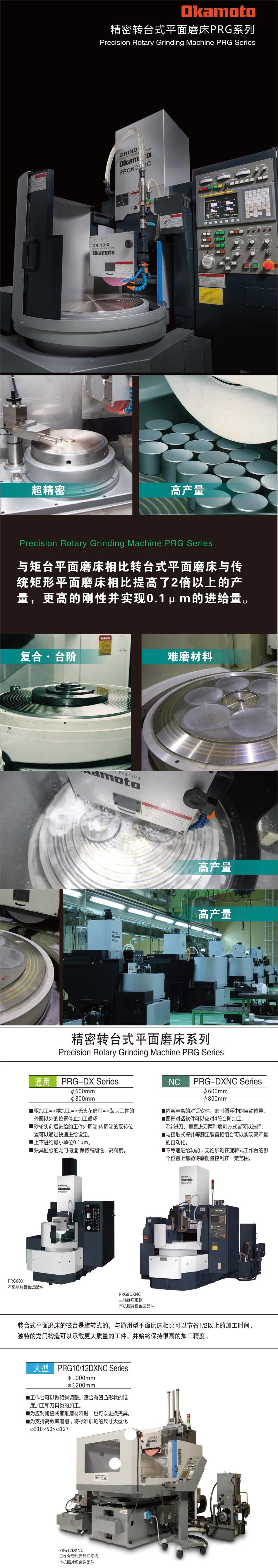

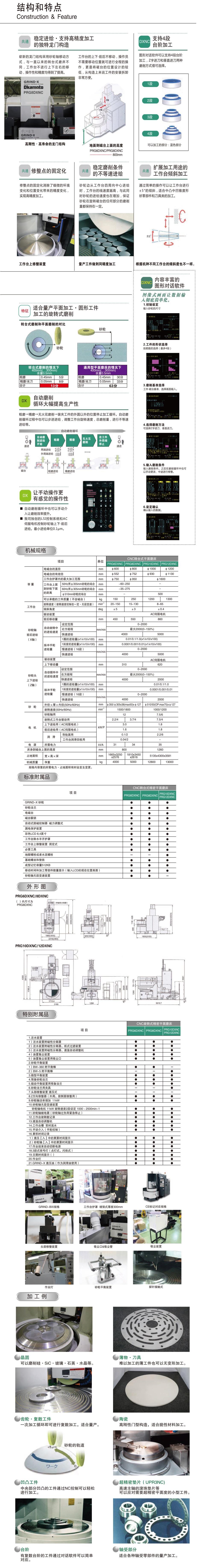

旋转式平面磨床PRG-DXNC系列
旋转式平面磨床PRG-DXNC系列
支持高度的独有的门型结构。 工作台倾斜加工的方式,扩大了加工用途。
高精度,反应敏捷地进行最多取台阶的加工。
充实的图形对话软件。
使磨削条件更加安定的不等的进给。
功能 | 规格项目 | 单位 | CNC转台式平面磨床 | ||||
PRG6DXNC | PRG6DXNC | PRG10DXNC | |||||
容量 | 电磁台的直径 | mm | Φ600 | Φ800 | Φ1000 | ||
电磁台的有效径 | mm | Φ552 | Φ752 | Φ930 | |||
工作台护罩内的最大加工范围 | mm | Φ750 | Φ950 | Φ1600 | |||
工作台上面到砂轮底面的距离 | 50HZ用Φ355mm砂轮的场合 | mm | -60～250 | — | |||
60HZ用Φ305mm砂轮的场合 | -35～275 | — | |||||
Φ510mm砂轮的场合 | — | 500 | |||||
可放置工件重量（不含磁台） | Kg | 150 | 250 | 1200 | |||
工作台 | 旋转速度（旋转速度控制在一定·无段变速） | min -1 | 20～150 | 15～130 | 8～65 | ||
倾斜角度 | deg | ±5 | ±3 | ±0.4 | |||
砂轮轴前后进给 （X轴） | 驱动装置 | AC伺服电机 | |||||
前后移动量 | mm | 450 | 550 | 860 | |||
自动旋转中的进给速度 | 设定范围 | mm/min | 0～2000 | ||||
右方超程 | 最大2000（0～150%） | ||||||
快速进给 | 4000 | 5000 | |||||
脉冲手轮 进给量 | 1圈进给量 （×1/×10/×100） | mm | 0.01/0.1/1.0（×1/×10/×100） | ||||
1刻度进给量 （×1/×10/×100） | mm | 0.0001/0.001/0.01（×1/×10/×100） | |||||
慢速进给（16段） | mm/min | 0～2000 | |||||
快速进给 | mm/min | 4000 | 5000 | ||||
砂轮头上下进给 （Z轴） | 驱动装置 | AC伺服电机 | |||||
上下移动量 | mm | 310 | 620 | ||||
自动循环中的进给速度 | 设定范围 | mm/min | 0～2000 | ||||
右方超程 | mm/min | 最大2000（0～150%） | |||||
快速进给 | mm/min | 4000 | 2000 | ||||
脉冲手轮 进给量 | 1圈进给量 （×1/×10/×100） | mm | 0.01/0.1/1.0 | ||||
1刻度进给量 （×1/×10/×100） | mm | 0.0001/0.001/0.01 | |||||
慢速进给（16段） | mm/min | 0～2000 | |||||
快速进给 | mm/min | 4000 | 0～2000 | ||||
砂轮 | 外径×厚×内径(50/60HZ) | mm | Φ355/Φ305×38（max50）×Φ127 | Φ510×50（max75）×Φ127 | |||
转速(50/60HZ) | min-1 | 1500/1800 | 1000/1200 | ||||
电机 | 砂轮轴 | KW/P | 12 | 7.5/6 | |||
旋转式工作台驱动用 | 2.2/4 | 3.7/4 | 7.5/4 | ||||
上下进给（AC伺服电机） | 3.0 | 1.8 | |||||
前后进给（AC伺服电机） | 1.6 | 1.8 | |||||
润滑 | 导轨面用 | 0.1/2 | 2.2/6 | ||||
工作台润滑回收用 | 0.04/2 | — | |||||
电源 | 所需电力 | KVA | 31 | 34 | 35 | ||
床身到磁台上面的高度 | mm | 800 | 1260 | ||||
占地面积 | 宽×深×高 | mm | 1665×3250×2576 | 1810×3450×2616 | 5135×4300×3581 | ||
重量 | 净重 | Kg | 4000 | 5000 | 12800 | ||
功能 | 规格项目 | 单位 | CNC转台式平面磨床 | 转台式平面磨床 | |||
PRG12DXNC | PRG6DX | PRG6DX | |||||
容量 | 电磁台的直径 | mm | Φ1200 | Φ600 | Φ800 | ||
电磁台的有效径 | mm | Φ1130 | Φ552 | Φ752 | |||
工作台护罩内的最大加工范围 | mm | Φ1600 | Φ750 | Φ950 | |||
工作台上面到砂轮底面的距离 | 50HZ用Φ355mm砂轮的场合 | mm | — | -60～250 | |||
60HZ用Φ305mm砂轮的场合 | — | -35～275 | |||||
Φ510mm砂轮的场合 | 500 | — | |||||
可放置工件重量（不含磁台） | Kg | 1300 | 150 | 250 | |||
工作台 | 旋转速度（旋转速度控制在一定·无段变速） | min -1 | 8～65 | 20～150 | 15～130 | ||
倾斜角度 | deg | ±0.4 | ±5 | ±3 | |||
砂轮轴前后进给 （X轴） | 驱动装置 | AC伺服电机 | |||||
前后移动量 | mm | 860 | 450 | 550 | |||
自动旋转中的进给速度 | 设定范围 | mm/min | 0～2000 | 200～2400 | |||
右方超程 | 最大2000（0～150%） | — | |||||
快速进给 | 5000 | — | |||||
脉冲手轮 进给量 | 1圈进给量 （×1/×10/×100） | mm | 0.01/0.1/1.0（×1/×10/×100） | 0.1/1.0（×1/×10） | |||
1刻度进给量 （×1/×10/×100） | mm | 0.0001/0.001/0.01（×1/×10/×100） | 0.0011/0.01（×1/×10） | ||||
慢速进给（16段） | mm/min | 0～2000 | 200～2400 | ||||
快速进给 | mm/min | 5000 | — | ||||
砂轮头上下进给 （Z轴） | 驱动装置 | AC伺服电机 | |||||
上下移动量 | mm | 620 | 310 | ||||
自动循环中的进给速度 | 设定范围 | mm/min | 0～2000 | — | |||
右方超程 | mm/min | 最大2000（0～150%） | — | ||||
快速进给 | mm/min | 2000 | — | ||||
脉冲手轮 进给量 | 1圈进给量 （×1/×10/×100） | mm | 0.01/0.1/1.0 | ||||
1刻度进给量 （×1/×10/×100） | mm | 0.0001/0.001/0.01 | |||||
慢速进给（16段） | mm/min | 0～2000 | — | ||||
快速进给 | mm/min | 0～200 | 400/800 | ||||
砂轮 | 外径×厚×内径(50/60HZ) | mm | Φ510×50（max75）×Φ127 | Φ355/Φ305×38（max50）×Φ127 | |||
转速(50/60HZ) | min-1 | 1000/1200 | 1500/1800 | ||||
电机 | 砂轮轴 | KW/P | 7.5/6 | 7.5/4 | |||
旋转式工作台驱动用 | 7.5/4 | 2.2/4 | 3.7/4 | ||||
上下进给（AC伺服电机） | 1.8 | 0.75 | |||||
前后进给（AC伺服电机） | 1.8 | 0.75 | |||||
润滑 | 导轨面用 | 2.2/6 | 0.1/2 | ||||
工作台润滑回收用 | — | 0.04/2 | |||||
电源 | 所需电力 | KVA | 35 | 20 | 23 | ||
床身到磁台上面的高度 | mm | 1260 | 800 | ||||
占地面积 | 宽×深×高 | mm | 5135×4300×3581 | 1665×3250×2576 | 1810×3450×2616 | ||
重量 | 净重 | Kg | 13000 | 4000 | 5000 | ||
