精密数控平面磨削方案

模具、量具、精密机械零部件及液压阀板等平面类零件的加工，对平面的平面度、平行度和表面光洁度要求极为苛刻。传统手动平面磨床依赖操作者摇动手轮和频繁测量，不仅效率低下，且加工精度受人为因素影响大。随着智能制造的发展，精密数控平面磨削方案应运而生，它以自动循环磨削、智能修整和在线补偿技术，实现了平面加工的高效与精准统一，成为模具制造业和精密零件加工业的核心装备。

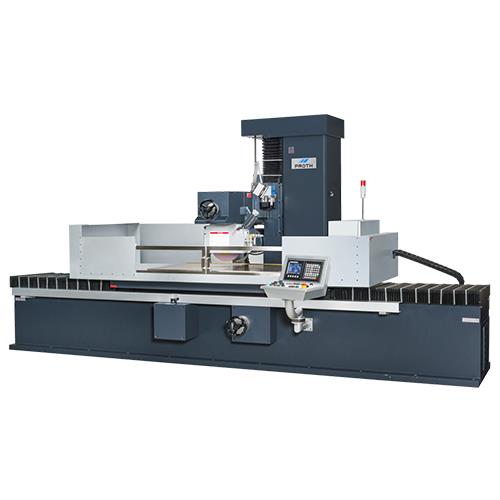

该机床采用立柱移动式或拖板移动式结构，床身与立柱为整体铸造，经时效处理，刚性和抗振性优异。工作台纵向往复运动（X轴）和磨头垂直进给（Z轴）均采用伺服电机驱动，其中垂直轴配备高精度光栅尺实现全闭环位置反馈，最小进给量可达0.001mm。磨头主轴选用精密角接触轴承，回转精度高，振动小，可选配变频调速以适应不同砂轮线速度。冷却系统配备强力磁分离器及纸带过滤装置，有效控制磨削区温度，防止工件热变形。

多种磨削模式与自适应控制

设备提供多种磨削循环模式，包括粗磨、精磨、光磨和快进/快退。操作者可设定每次粗磨的进刀量、精磨余量、光磨次数及火花清除次数。先进的数控系统具备自适应恒压力磨削功能，即根据磨削负载自动调整进给速度，在保证效率的前提下避免烧伤工件。对于台阶面或槽底面，设备支持手动或自动砂轮修整，并补偿修整量，确保砂轮锋利度恒定。工作台换向采用电子换向，换向冲击小，可实现高速往复运动，提升加工效率。

智能补偿与过程监控

在长时间连续加工中，砂轮磨损和热伸长会导致尺寸变化。本系统配置了接触式或非接触式在线测量装置，可自动检测工件尺寸并在磨削循环中进行补偿。当磨削到设定尺寸时，系统会自动停止并弹出工件，实现全自动加工。同时，设备内置振动监控功能，当磨削状态异常（如砂轮钝化或工件松动）时发出报警并停止进给，保护机床和工件安全。所有加工参数和报警记录均存储在系统日志中，便于质量追溯。

操作友好与维护便利

触摸式操作面板提供中文向导式编程界面，图形化显示当前磨削步骤。标准G代码编程也支持，方便高级用户定制复杂轨迹。工作台配有电磁吸盘或永磁吸盘，装夹快速可靠。机床采用自动润滑系统，定时定量向导轨和丝杆供油，减少人工保养频率。砂轮更换方便，配有砂轮平衡架和动平衡仪选配接口，确保砂轮高速运转平稳。

行业应用与效益分析

该数控平面磨床广泛用于精密模具（冲压模、注塑模）的模板、垫块，以及量具（卡尺、块规）、液压阀板、密封件等批量加工。以模具行业为例，采用数控磨削后，平面度可稳定在0.005mm/1000mm以内，且加工时间较手动磨削大幅缩短，彻底消除了人工对刀和反复测量的时间浪费。设备投资回报期通常较短，尤其适合追求高效率和稳定品质的中高端制造企业。其高度的自动化水平也为未来产线升级和无人值守车间奠定了基础。
