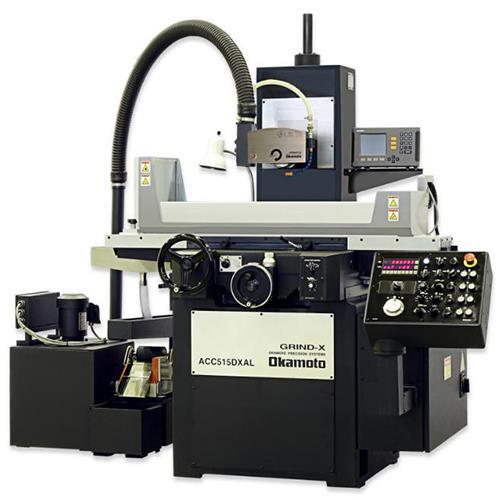

磨床自动化升级中的在线测量与闭环反馈系统优化

一、自动化浪潮下磨床在线测量系统的角色嬗变

随着制造业向智能工厂和熄灯生产迈进，磨床作为最终精加工单元，其自动化程度直接决定了整条生产线的效率与柔性。然而，磨削加工的特殊性——高切削力、强热冲击、冷却液飞溅、以及极高的尺寸精度要求——使得磨床自动化远比其他机床（如车削、铣削）更具挑战性。其中，最核心的痛点在于：如何在无人干预条件下，实时、准确地获取工件加工后的尺寸、形状和表面质量信息，并将该信息快速反馈至磨床控制系统，以修正后续加工参数，形成有效的“加工-测量-补偿”闭环回路。

在线测量系统并非新生事物，早在上世纪90年代，磨床上已应用气动塞规、电感测头和激光传感器进行工件尺寸检测。但这些早期系统大多作为“离线检查”的替代品——即加工完成后测量合格与否，若超差则报警停机，等待人工处理。这种“开环测量”无法实现自动补偿，更无法应对砂轮磨损、热变形等动态误差。而在当前自动化升级的背景下，在线测量被赋予了新的使命：不仅要测准，更要测快、测全、测智能；不仅要判断合格性，更要提供误差分解信息（如尺寸偏差、圆度误差、锥度方向、表面波纹度），指导控制系统进行多维补偿。此外，测量系统本身必须适应磨床恶劣的工况，具备防振、防油、防屑能力，且测量周期不能显著拉长节拍时间。

因此，优化在线测量与闭环反馈系统，已成为磨床自动化升级成功与否的关键技术支柱。本文将围绕测量策略选择、信号处理优化、反馈控制算法以及系统集成可靠性四个方面，系统探讨该领域的最新进展与工程化解决方案。

二、测量原理与传感器选型：权衡精度、速度与鲁棒性

磨床上可用的在线测量手段多种多样，各具优劣，选型需根据工件特征、精度等级和生产节拍综合权衡。常见类型包括：

接触式触发测头（如Renishaw MP系列）：通过测球触碰工件表面产生触发信号，获得坐标点。优点为通用性强、精度高（重复定位精度±1μm），缺点为测量速度慢（每个点需0.5~1s），且测球和测杆易在磨削残留磨粒磨损下损坏。适用于抽检或对关键尺寸（如直径、长度）进行单点测量。

气动测量头（气动量仪）：利用喷嘴与工件间隙变化引起背压变化，间接测量尺寸。优点是响应快（毫秒级）、非接触（无磨损）、适合大批量小孔径测量；缺点是量程窄（通常仅0.2~0.5mm），且受冷却液污染影响大，需配备精密过滤和干燥装置。

激光位移传感器（三角法或共焦法）：非接触、高采样率（可达kHz级），可扫描工件轮廓，获取圆度、圆柱度信息。但激光束在冷却液雾化环境中易发生散射和折射，造成测量噪声，且对工件表面粗糙度和倾斜角度敏感。需采用防护窗口和吹气系统保持光路洁净。

超声厚度测量：适用于薄壁件或盲孔深度测量，但受材料声速变化和耦合剂影响，精度有限。

力传感器与功率监测（间接测量）：虽然不直接给出尺寸，但可通过磨削力与尺寸余量的相关性反推加工状态，可作为辅助反馈源。

在自动化升级实践中，单一传感器往往无法满足所有需求，因此多传感器融合成为趋势。例如，粗磨阶段采用功率监测判断材料去除率，精磨阶段采用接触式测头进行最终尺寸确认，同时辅以激光扫描检测轮廓异常。融合的关键在于统一数据采集时序和空间坐标系，避免传感器之间的干涉和信号冲突。

三、测量信号处理的深层挑战：噪声滤除与特征提取

即使选用了高精度传感器，磨床现场的恶劣环境仍会使原始信号湮没在大量噪声中。冷却液飞溅引起的液滴干扰、主轴振动带来的高频颤振、电磁干扰产生的尖峰脉冲、以及工件表面残留磨粒造成的凸起误触发，都可能导致测量值偏离真实尺寸数十微米。因此，信号预处理环节至关重要。

对于接触式测头，需设置合理的触发滤波时间常数和滞回区间，防止振动误触发；同时采用“多次采样取中值”策略，剔除离群点。对于激光传感器，可采用小波软阈值去噪，有效分离出工件轮廓信号与液体散射噪声。而对于气动量仪，则需对气压源进行稳压和稳流，并采用差压式结构抵消共模干扰。

但仅去噪还不够，在线测量系统还需具备智能特征提取能力——即从测量数据中识别出误差模式。例如，在测量外圆直径时，若在圆周上采集多个角度数据，通过最小二乘圆拟合，可同时获得直径偏差、圆度误差和偏心量。这些特征值分别对应磨床的不同误差源：圆度误差多与主轴回转精度或砂轮平衡有关，偏心量则反映工件装夹偏移。将误差特征分解后反馈至不同补偿通道（如X轴补偿直径、C轴补偿圆度、调整顶尖压力补偿偏心），可实现精准的“靶向治疗”，而非笼统地修改进给量。

更先进的做法是利用机器学习聚类算法，将测量历史数据与加工参数进行关联分析，自动识别出哪些误差模式与砂轮寿命末期相关、哪些与冷却液温度升高相关，从而为操作者提供预测性维护建议，将反馈环节从“事后纠错”提升至“事前预警”。

四、闭环反馈控制策略：从PID到模型预测与自适应

测量系统获得误差信息后，如何将其转化为磨床伺服轴的修正指令，是闭环反馈优化的核心。传统方法采用PID控制器，根据尺寸偏差按比例、积分、微分计算补偿量，但磨削过程具有大惯性、纯滞后和非线性特性，PID参数整定困难，且极易引起超调或振荡。尤其在自动化无人场景下，一次超调可能导致砂轮与工件碰撞，后果严重。

为此，当前主流方案转向基于模型预测控制（MPC） 的反馈框架。MPC利用磨削过程的状态空间模型（包含砂轮磨损、热变形、进给系统响应等子模型），在每一控制周期内，以当前测量值作为初始状态，预测未来若干加工周期内的尺寸演变轨迹，并求解一个带约束的优化问题，得到最优的下一件或下一刀次的补偿量。该优化目标函数不仅包含尺寸偏差最小化，还兼顾补偿动作的平顺性和能耗经济性。由于MPC具备“前瞻”能力，可以提前预见到砂轮磨损或热漂移的趋势，从而做出渐进式补偿，避免突变。

此外，自适应控制也被引入到反馈环中。例如，当系统检测到连续多件工件尺寸偏向公差带上限时，并非简单增大进给量，而是先判断是砂轮径向磨损还是工件热膨胀引起，然后自动调整冷却液流量或修整砂轮，从物理根源上消除偏差。这种自适应机制依赖于在线测量数据与过程信号（力、功率）的联合解耦，需要较复杂的融合算法，但效果显著——在汽车曲轴连杆颈磨削应用中，采用该策略后，CPK从1.2提升至1.9，且操作干预频率降低了80%。

值得强调的是，闭环反馈的更新频率必须与生产节拍匹配。对于大批量流水线，每件测量一次并补偿一次是可行的；但对于重型或大型工件，单件加工时间长达数小时，则需在加工过程中进行多阶段测量（如粗磨后、半精磨后、精磨后），每个阶段后实施动态补偿。这要求测量系统具备“在线-在位”切换能力，即测量时不中断加工循环，通过机械手或旋转工作台将工件移至测量位，测完再返回。

五、系统集成与可靠性工程：自动化升级的成败之基

在线测量与闭环反馈系统不是孤立模块，必须与磨床数控系统（如Siemens 840D、Fanuc 31i）、机器人上下料系统、生产管理MES系统深度集成。数据接口的标准化（如OPC UA、MTConnect）和时序同步是首要难题。例如，测量结果需在下一个工件装夹之前传输至NC宏变量，若通信延迟超过允许窗口，则补偿指令无法生效。为此，许多高端磨床制造商已将测量控制模块嵌入NC内核，采用实时以太网（EtherCAT）保证毫秒级响应。

同时，系统的可靠性和容错设计至关重要。在无人化生产中，一旦测量系统故障（如测头电池耗尽、激光窗口污染），磨床不能盲目继续加工。因此，必须设计冗余测量通道（例如同时使用接触式测头和功率监测，相互校验）以及健康自诊断功能。当某个传感器信号异常时，系统自动切换到安全模式（如暂停加工、发出报警、召唤人员）。此外，测量标准件（校准件）应随线放置，定期进行自动校准，消除零点漂移。

最后，操作和维护人员的培训体系也需要升级。传统磨工熟悉砂轮修整和量具使用，但对传感器标定、信号波形分析、控制参数调整较为陌生。企业应建立“测量-补偿”知识库，将常见故障现象、排查步骤和优化案例结构化存储，并通过增强现实（AR）辅助指导日常维护。只有人、机、系统三者协同，才能真正释放在线测量与闭环反馈的潜能，使磨床自动化升级从“可运行”走向“高可信、高效率、高柔性”的新境界。

总而言之，磨床自动化绝非简单加装机械手和防护门，其灵魂在于“感知—决策—执行”的智能闭环。在线测量与闭环反馈系统正是这一灵魂的神经中枢，唯有持续优化其精度、速度、稳定性和智能性，方能在未来智能制造版图中占据核心地位。
