平面磨床电磁吸盘变形致薄件精度失稳如何解？

一、问题场景：平面磨床装夹环节的“隐性塌陷”

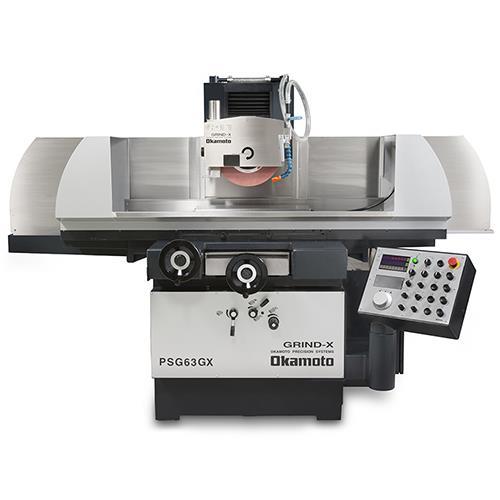

平面磨床作为精密加工中不可或缺的利器，广泛用于模具模板、量具底座、精密滑块、液压阀板以及各类需要高平面度与平行度的平板类零件。其加工原理是通过砂轮周向或端面对工件平面进行往复或切入式磨削，最终获得微米级的平面度、表面粗糙度及尺寸精度。然而，在实际批量生产过程中，平面磨床面临的一大经典行业难题，便是电磁吸盘（或永磁吸盘）对薄壁、薄板类工件装夹时产生的吸附变形。这类工件在释放吸盘磁力后，由于自身弹性恢复或残余应力释放，加工时看似合格的平面度瞬间“崩塌”，出现中间凸起、边缘翘曲或波浪状扭曲，导致废品率居高不下。

更隐蔽的是，电磁吸盘的磁力并非恒定不变——随着线圈温升、铁芯磁饱和程度变化以及工件材料导磁率的差异，吸附力分布会发生漂移。尤其当磨削热传入工件后，局部温度升高改变材料弹性模量和热膨胀量，使工件在吸盘上的约束状态与室温下截然不同。操作者往往将问题归咎于磨削参数或砂轮修整，但实际根源却在装夹环节。这一困境在自动化上下料场景中更为突出：机械手将工件放置于吸盘上后，若吸盘未进行合理的分段充磁或磁力调节，薄板工件会因吸力过大而“凹塌”，磨削完成后又弹回原状，平面度误差可达0.02~0.05mm，完全超出精密级平面磨床应有的±0.005mm水准。

因此，破解平面磨床电磁吸盘变形难题，不仅是工艺优化问题，更涉及电磁学、力学、热学和自动控制的多学科交叉。下面从变形机理、传统对策的不足，以及系统化解决方案三个层面深入剖析。

二、变形机理的多场耦合解析：并非简单的“吸力过大”

工件在电磁吸盘上的变形并非单一因素造成，而是磁-力-热三场耦合的复杂结果。

磁场分布不均是首要原因。电磁吸盘通常由多个磁极单元组成，每个单元在充磁时产生的磁通密度沿吸盘表面并非均匀分布——中心区域磁力线密集，边缘区域磁通发散，导致吸附力（单位面积上的磁吸力）在工件底部呈现“中心强、边缘弱”的典型分布。当薄板工件被吸附时，中心区域受到更强的向下拉力，而边缘支撑不足，使得工件产生凹面变形。磨削过程中砂轮对工件表面施加法向力和切向力，进一步与磁吸力叠加，改变工件内部应力分布。尤其对于长宽比较大的板件（如300×100×10mm），沿长度方向的磁力不连续性会诱发表面波纹。

工件残余应力释放是第二重因素。许多平面磨床加工的对象为热处理淬硬钢（如Cr12MoV、SKD11），在淬火、回火及粗加工过程中已积累大量残余应力。当电磁吸盘强吸固定后，工件被迫“展平”于吸盘台面上，内部残余应力被约束。磨削去除表面材料后，工件刚度进一步降低，一旦撤去磁力，残余应力重新主导变形方向，使工件恢复到低应力曲率状态——这就是为何在吸盘上测量合格的工件，取下后平面度严重超差的根本原因。

磨削热导入是第三重扰动。平面磨削属于断续或往复式磨削，磨削弧区温度虽不及外圆磨削高，但由于散热面积受限，工件表层仍可能达到300~500℃。热膨胀使工件在吸盘上产生“热拱”（中间隆起），此时砂轮根据热态下轮廓磨削，冷却至室温后工件收缩，造成中间凹陷。这种热变形与磁力变形方向相反，相互叠加或抵消，使得误差规律极难预测。

三者交互作用的结果是：同一批工件、同一台平面磨床、同一组参数下，不同工件的最终平面度离散性极大，工艺一致性难以保证。

三、传统应对措施的“治标不治本”

面对电磁吸盘变形，许多工厂采取的经验方法包括：减小吸盘磁力、在工件与吸盘间垫纸或铜皮、增加粗磨后的卸磁放松工序、以及采用压板辅助夹紧。这些方法在特定场合有一定缓解作用，但系统性不足。

减小磁力可降低吸附力幅值，但磁力分布不均的问题依然存在，且磁力过小会导致工件在磨削过程中受切向力推动而滑移，引发安全事故或砂轮崩裂。操作者难以找到一个兼顾“不变形”和“不移动”的万能磁力值。

垫铜皮或纸试图通过柔性介质使磁力均匀化，但铜皮厚度和硬度难以精确控制，且影响磨削刚性，容易产生振纹。在批量生产中，每件更换垫片也严重影响效率。

粗磨后卸磁再吸的思路是释放应力后再精磨，但第二次吸附仍会产生新的变形，只不过变形量可能小于粗磨阶段。若工件已变得很薄，二次吸附变形依然显著。

压板辅助虽然能提供机械约束，但压紧点位置和压力调节复杂，且与自动化上下料不兼容，增加了人为干预因素。

更为关键的是，上述方法均未触及“磁力分布可控”这一本质问题——传统电磁吸盘的磁场调节只有“开/关”和“总电流大小”两个维度，无法独立调整各个磁极的吸力，相当于用单一旋钮控制整个区域的夹紧力，这显然无法匹配不同工件尺寸、厚度和材料特性的多样化需求。

四、系统化解决方案：分区磁力控制与智能补偿策略

近年来，针对平面磨床装夹变形的痛点，行业内涌现出集成化、智能化的解决方案，核心思路是将电磁吸盘升级为多区独立励磁的可编程智能吸盘，并结合在线测量和变形预补偿算法。

（1）分区磁极独立控制技术。将传统整体式吸盘划分为若干独立磁极单元（例如8×8矩阵或同心环带），每个单元配备独立功率放大器，由数控系统分别调控励磁电流。在装夹工件前，系统根据工件尺寸、厚度和材料导磁率，通过离线有限元仿真或经验数据库，自动生成最优磁力分布方案——即在工件中心区域施加较低的磁通密度，在边缘和角落区域施加相对较高的磁力，使工件底面的总吸附力尽量均匀，减少弯曲力矩。同时，对于薄板件，可采用“脉冲充磁”方式，将总吸力降低至仅能克服磨削切向力的水平，避免过度压迫。

（2）变形在线感知与实时卸磁放松。在平面磨床工作台或吸盘内部嵌入薄膜压力传感器阵列，实时监测工件与吸盘接触面的压力分布。当系统检测到某区域压力梯度过大（预示局部翘曲或凹陷），可触发自动减压或短暂断磁，让工件弹性回弹，再重新施加优化后的磁力，从而实现“边感知边调整”的动态装夹。更先进的方案搭配激光位移传感器，在磨削前后分别测量工件上表面的高度云图，通过对比变形量自动修正下一件的磁力设定值。

（3）磨削路径与磁力协同优化。对于高精度薄板，可采用“分阶段磨削+分阶段磁力”策略——粗磨阶段使用较高磁力确保固定可靠，半精磨时降低磁力并增加冷却液冲刷以抑制热变形，精磨前进行一次完全卸磁—再吸—轻吸，使工件在最小约束状态下完成最终光刀。配合数控系统的“变形预补偿”功能，即根据事先测量的工件自由状态曲率，在加工程序中反向叠加补偿斜面或凸面路径，使磁力变形与磨削去除相互抵消，最终卸磁后工件反而恢复为平坦状态。

实践证明，采用上述智能吸盘系统后，某精密量具厂对一批200×150×8mm的淬火钢平台进行平面磨削，平面度从原先的0.025~0.040mm改善至0.005~0.008mm，合格率由68%提升至96%，且无需人工频繁调整磁力旋钮，为自动化无人磨削扫清了关键障碍。

五、工程推广的现实壁垒与前瞻展望

尽管智能分区吸盘效果显著，但其产业化推广仍面临成本、可靠性和标准化三座大山。高密度磁极阵列和配套功率电子器件使吸盘成本较传统产品增加2~3倍，中小企业接受度有限。此外，磨削环境中的铁屑粉尘和冷却液容易侵入磁极间隙，影响绝缘和散热，需增加密封防护与定期自动清洁机构。标准化方面，目前缺乏统一的磁力分布数据库和接口协议，不同品牌磨床的吸盘控制系统难以互通。

展望未来，随着磁流变液智能夹具和电永磁技术的进一步发展，平面磨床的装夹系统将具备“零残余变形”能力。同时，通过数字孪生技术预先模拟工件-吸盘-砂轮全流程的变形演化，可实现“一次装夹、无需试切”的直接精准磨削。电磁吸盘变形将不再是平面磨床精度提升的“拦路虎”，而是可量化、可优化、可预测的受控变量，为平面磨床迈向超精密加工中心奠定坚实基础。
