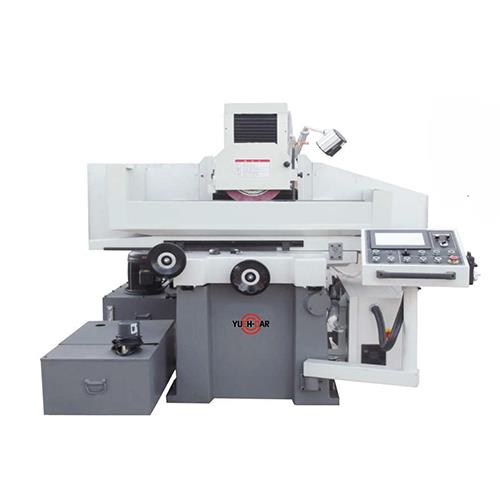

鞍座式平面磨床YD-2550/3060/4080AS

AS系列机型特点

1.1控制系统

我公司AS系列平面磨床为三轴全自动型。工作台左右运动为液压系统自动进给，主轴上下与前后进给均采用伺服马达，整机配装进口名牌“PLC”模块，同时配装电子手轮（0.001mm），10＂触模屏，机床前后采用电子定距，整机具有刚性强、效率高、操作简单方便，精度稳定，性能可靠，性价比好等特点。

1.2 机床主导轨采用双“V”轨设计结构

机床主导轨设计改变了过去普遍采用的“V—平”轨设计结构，机床工作台左右及前后进给移置导轨，全部采用“V—V”双V轨设计结构，与常规“V—平”轨结构相比，尽管制造工艺难度复杂，但极大的提高了机床导轨导向精度稳定性，同时本公司产品辅助导轨全部粘贴世界知名品牌—意大利产导轨耐磨片，经安装人员精密铲花配作，进一步提高了机床加工精度和精度稳定性。从而更好的适应各种材质精密零件的加工要求。

1.3台湾原装液压系统，液压运行安全可靠

整机选用进口台湾知名品牌原装液压系统总成。该系统使用台湾名牌厂家生产的优质定量式液压油泵供油，配装优质低噪音马达，流量和方向控制使用高精度的磨床专用控制阀，与同类产品常规使用的供油方式相比，具有整机油量输出流量稳定、系统噪音低、内溢少、压力调整灵敏度高，机台选用台湾双轴型油缸，活塞采用日本NOK油封。工作台换向冲击小，缓冲效果好，机台运动平稳，质量稳定，使用寿命长，系统故障率低，加工精度高，特别适用于精密研磨，磨削效果好。

1.4采用台湾原装精密主轴

我公司精密成型平面磨床整机选用进口台湾原装精密主轴，和世界知名品牌台湾产“准力”牌、“宇青”牌、“福裕”牌精密成型平面磨床配置的主轴是台湾同一厂家、同一品牌的产品。该主轴轴芯材质选用日本产优质合金钢材料，经过反复调质和强定性热处理，并采用日本“NSK”原装P4级超紧密斜角接触轴承，搭配双层壁加高立柱及主轴支撑结构体，主轴前端采用法兰式与机床主轴支承座紧密连接，远比传统机型采用的主轴束锁紧式结构加工精度高、精度稳定性好、刚性强，主轴系统配置“V-3”级低震动马达，确保高速运转情况下，旋转精度高、低噪音、无震感、承载能力大，主轴同时采用多层迷宫防水防尘结构，日本产高级高速油脂润滑，润滑性能可靠，主轴使用寿命长，特别适用于超硬工件的成型研磨和用于各种精密零件的加工。主轴端定心锥度跳动精度确保在0.002mm以内。

1.5机床关键零部件和其他进口零件

机床铸件全部采用优质树脂砂高牌号铸件，用电炉浇铸，电炉时效处理，粗加工后再经严格震动时效处理，以期彻底消除铸件及加工造成的残余应力，确保机床精度的稳定性和使用寿命。导轨耐磨片采用意大利名牌产品。整机前后进给丝杆，配置为台湾原装精密滚珠丝杆，轴承全部选用日本产“NSK”等知名品牌，机床采用独立润滑泵强制性自动循环润滑系统。润滑系统零件全部选用台资企业优质产品，整机机身内部制作有经精心设计的润滑油独立循环回路，润滑油全部自动回收，再经系统自动过滤处理后重复循环使用，机床润滑部位润滑充分，持续顺畅不渗漏，确保整机运动精度的稳定性并大大延长了整机的使用寿命。

YD-2550AS技术规格表

YD-3060AS技术规格表

YD-4080AS技术规格表
